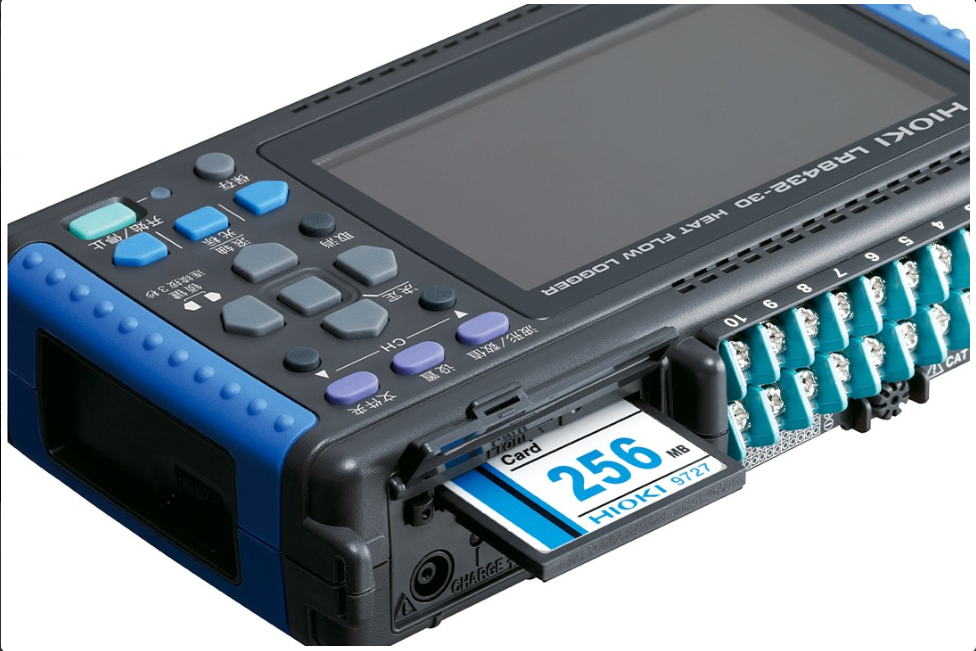

小巧轻便热流数据采集仪，适用于隔热功能的评估和温度变化原因的分析 10ch绝缘输入 通过热流量传感器测量热量和流向 最高采样率10ms 实时记录至CF卡或U盘中。
● 使用热流传感器测量热量和热流情况
● 简单分析温度、热流
● U盘记录测量数据，轻松传输至PC。长时间记录时使用可靠性更高的CF卡记录
● 实时记录中可更换存储媒介
● 模拟输入10ch绝缘
● 所有通道可达最高10ms采样率
● 通过较难受到干扰影响的测量电路提高抗干扰性
● 方便携带的轻巧机身，高清晰度的宽幅液晶屏
电池组9780为另售的选件。长时间记录重要数据时，推荐使用HIOKI原装选件中的CF卡。使用HIOKI原装选件中的CF卡以外的媒介则无法保证正常操作。
| 热测量特化功能 | ■简单的缩放设置：直接输入热流传感器的敏感度 ■运算：便于热流测量的波形运算（单纯平均、移动平均、累积、热贯流率），根据数值运算的累积等 |
|---|---|
| 模拟输入 | [通道数]模拟10ch扫频绝缘输入（2极M3螺丝固定端子板） [电压测量范围] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV [热电偶测量范围] -200℃ ～1800℃ (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃ [热电阻]无[湿度]功能 [最大输入电压] DC 60 V [通道间最大电压][对地最大额定电压] AC 30 Vrms, DC 60 V (外加在输入通道-外壳间, 各通道之间也不会损坏的上限电压) |
| 脉冲输入 | [通道数]脉冲输入4ch（脉冲输入专用连接器，和主机共地） [脉冲累积] 0～1000M (count) (无电压a接点, 开路集电极或电压输入), 最高分辨率1 (count) [转数变化] 0～5000/n (转/秒), 分辨率 1/n (转/秒) ※n按照每1转的脉冲数1～1000 [最大输入电压] DC 0～10 V [通道间最大电压][对地最大额定电压]非绝缘 |
| 记录间隔 | 10ms～1小时，19种设置（每个记录间隔都会高速扫描所有输入通道） |
| 数据滤波器 | OFF/50Hz/60Hz (自动设置截断频率) |
| 存储容量 | 内存3.5MW，CF卡/U盘（仅保证HIOKI原装CF卡的正常操作） |
| 外部接口 | U盘：USB2.0系列迷你B×1，功能：通过计算机控制，将CF卡内的数据传输至计算机中（U盘内的数据不能通过USB通讯传输至计算机中） 可复制CF卡/U盘的存储驱动器 |
| 显示屏 | 4.3英寸WQVGA-TFT彩色液晶（480 × 272点） |
| 功能 | 实时保存至CF卡/U盘中，数值运算等 |
| 电源 | [AC适配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC适配器），最大10VA（仅限主机） [电池组]9780/连续使用时间：2.5h（25℃参考值），最大3VA [外部电源]DC10~16V，最大10VA（连接线请咨询，配线3m以下） |
| 体积及重量 | 176W × 101H × 41Dmm, 550g（未安装电池组9780时） |
| 附件 | 测量指南×1，CD-R（数据采集应用软件 Logger Utility，使用说明书PDF）×1，USB连接线×1，AC适配器Z1005×1 |
