HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。
HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
HCP8030(C/D/H)体积轻巧，可在拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，能夹住的导线直径达5mm；可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽,HCP8030C提供70MHz的带宽,HCP8030D提供100MHz带宽；HCP8030H提供120MHz带宽；探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

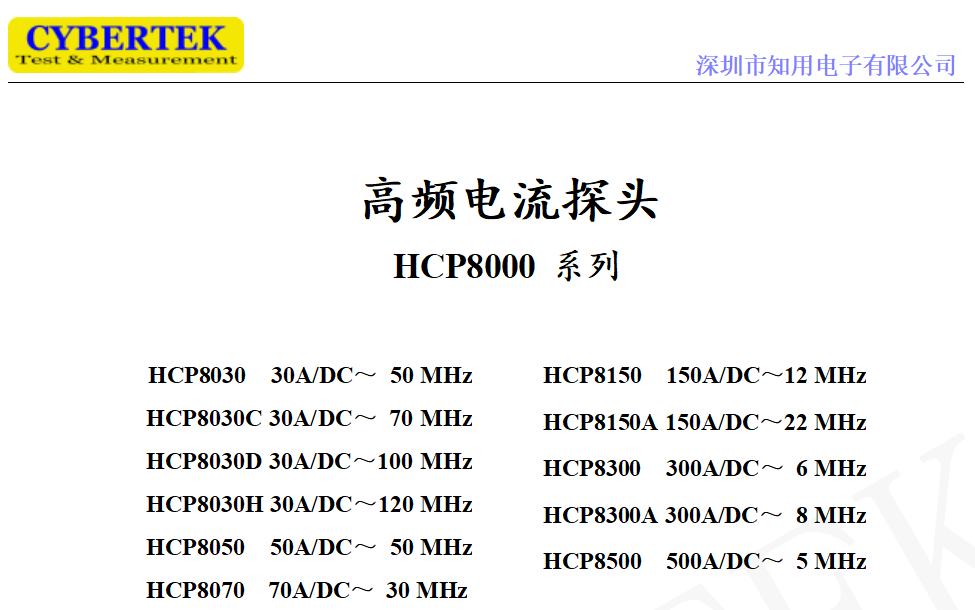

HCP8000 系列产品简要说明
型号 | 连续电流最大值 (随频率的增加降低，参考各型号探头 最大测量电流 VS 频率曲线图) |
带宽 |
量程选择 |
电流传输比 |
HCP8030 | 30A | 50MHz | 30A/5A | 1V/A(5A) 0.1V/A(30A) |
HCP8030C | 30A | 70MHz | 30A/5A | 1V/A(5A) 0.1V/A(30A) |
HCP8030D | 30A | 100MHz | 30A/5A | 1V/A(5A) 0.1V/A(30A) |
HCP8030H | 30A | 120MHz | 30A/5A | 1V/A(5A) 0.1V/A(30A) |
HCP8050 | 50A | 50MHz | 50A/7.5A | 1V/A(7.5A) 0.1V/A(50A) |
HCP8070 | 70A | 30MHz | 70A/10A | 0.5V/A(10A) 0.05V/A(70A) |
HCP8150 | 150A | 12MHz | 150A/30A | 0.1V/A(30A) 0.01V/A(150A) |
HCP8150A | 150A | 22MHz | 150A/30A | 0.1V/A(30A) 0.01V/A(150A) |
HCP8300 | 300A | 6MHz | 300A/50A | 0.1V/A(50A) 0.01V/A(300A) |
HCP8300A | 300A | 8MHz | 300A/50A | 0.1V/A(50A) 0.01V/A(300A) |
HCP8500 | 500A | 5MHz | 500A/75A | 0.1V/A(75A) 0.01V/A(500A) |
