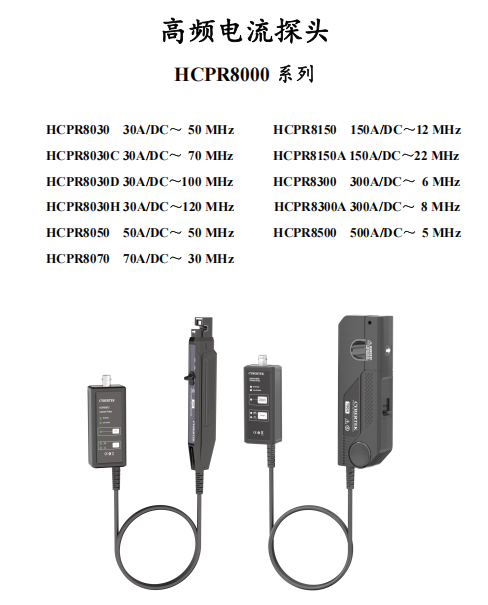

知用高频交直流电流探头HCPR8030H(30A/DC～120 MHz)

型　　号：HCPR8030H

名　　称：知用高频交直流电流探头HCPR8030H(30A/DC～120 MHz)

品　　牌：知用电子

分　　类：通用电子测试 > 示波器探头配件

简　　述：

HCPR8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度、具有232串口通讯功能。

产品详情

产品详情

HCPR8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度、具有232串口通讯功能。该探头在和我司智能探头控制器OT7052搭配使用时，客户在PC端通过智能探头控制器可以读取探头的状态，智能控制探头切换量程，自动消磁调零等。OT7052有效解决自动测试系统中对多达52个智能探头的供电和通讯控制问题。

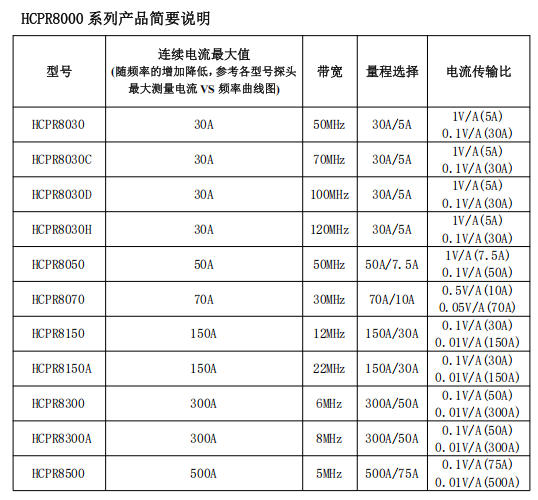

产品电气规格（小钳口）

型号	HCPR8030(C/D/H)		HCPR8050		HCPR8070
带宽(-3dB)	HCPR8030	DC-50MHz(图1.a)	DC-50MHz (图4)		DC-30MHz (图7)
	HCPR8030C	DC-70MHz(图1.b)
	HCPR8030D	DC-100MHz(图1.c)
	HCPR8030H	DC-120MHz(图1.d)
上升时间	HCPR8030	≤7ns	≤7ns		≤11.6ns
	HCPR8030C	≤5ns
	HCPR8030D	≤3.5ns
	HCPR8030H	≤2.92ns
连续电流最大值	HCPR8030	30Arms（图2.a）	50Arms (图5)		70Arms (图8)
	HCPR8030C	30Arms（图2.b）
	HCPR8030D	30Arms（图2.c）
	HCPR8030H	30Arms（图2.d）
峰值电流	50Apk		75Apk		100Apk
量程	5A	1X衰减	7.5A	1X衰减	10A	2X衰减
量程	30A	10X衰减	50A	10X衰减	70A	20X衰减
过流报警值	5A	≥5APk	7.5A	≥7.5APk	10A	≥10APk
过流报警值	30A	≥50APk	50A	≥75APk	70A	≥100APk
电流传输比	5A	1V/A	7.5A	1V/A	10A	0.5V/A
电流传输比	30A	0.1V/A	50A	0.1V/A	70A	0.05V/A
分辨率	5A	1mA	7.5A	1mA	10A	2mA
分辨率	30A	10mA	50A	10mA	70A	20mA
精度 (DC,45-66Hz最大连续电流范围内)	5A	±1%±1mA	7.5A	±1%±1mA	10A	±1%±2mA
精度 (DC,45-66Hz最大连续电流范围内)	30A	±1%±10mA	50A	±1%±10mA	70A	±1%±20mA
输入阻抗	HCPR8030	参考图（3.a）	参考(图6)		参考(图9)
	HCPR8030C	参考图（3.b）
	HCPR8030D	参考图（3.c）
	HCPR8030H	参考图（3.d）
延时（探头主机 +1m BNC)	参考（图19）
终端负载要求	≥100kΩ
供电方式	OT7052
绝缘线电压	300V CAT I
安全符合标准	EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合标准	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
