知用高频交直流电流探头HCP8050(50A/DC～ 50 MHz)

型　　号：HCP8050

名　　称：知用高频交直流电流探头HCP8050(50A/DC～ 50 MHz)

品　　牌：知用电子

分　　类：通用电子测试 > 示波器探头配件

简　　述：

HCP8050 钳口可夹住直径达5mm的导线；可以测量50A的连续电流和75A的峰值电流，提供50MHz带宽；探头具有50A (10X)和7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

产品详情

产品详情

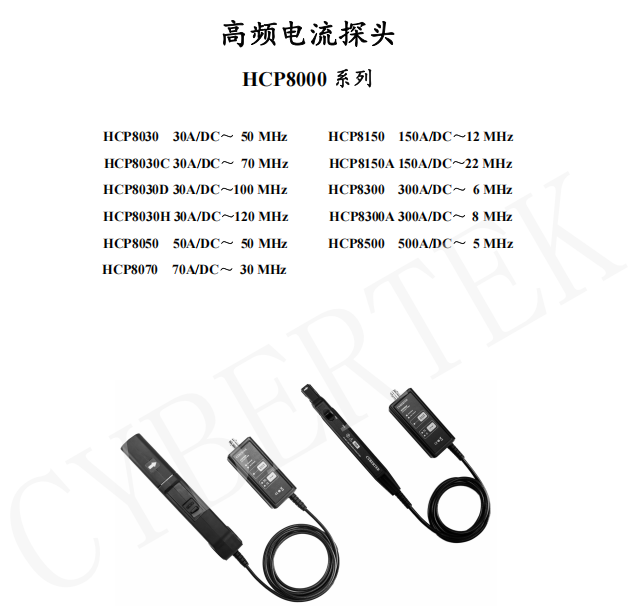

HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。

HCP8050 钳口可夹住直径达5mm的导线；可以测量50A的连续电流和75A的峰值电流，提供50MHz带宽；探头具有50A (10X)和7.5A (1X)两个量程可选择，7.5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

产品电气规格（小钳口）

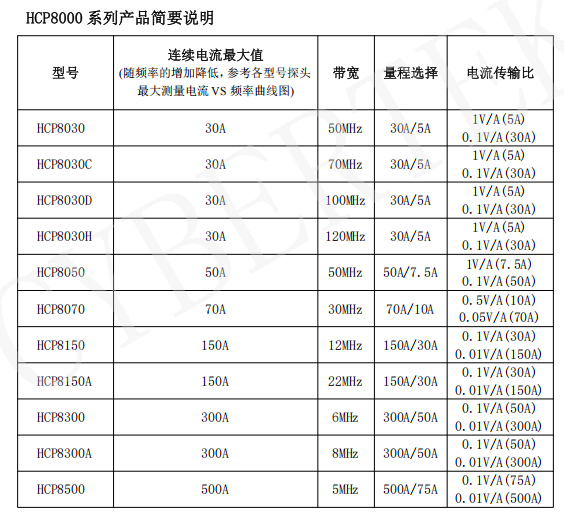

型号		HCP8030(C/D/H)		HCP8050		HCP8070
带宽(-3dB)		HCP8030	DC-50MHz(图1.a)	DC-50MHz (图4)		DC-30MHz (图7)
		HCP8030C	DC-70MHz(图1.b)
		HCP8030D	DC-100MHz(图1.c)
		HCP8030H	DC-120MHz(图1.d)
上升时间		HCP8030	≤7ns	≤7ns		≤11.6ns
		HCP8030C	≤5ns
		HCP8030D	≤3.5ns
		HCP8030H	≤2.92ns
连续电流最大值		HCP8030	30Arms（图2.a）	50Arms (图5)		70Arms (图8)
		HCP8030C	30Arms（图2.b）
		HCP8030D	30Arms（图2.c）
		HCP8030H	30Arms（图2.d）
峰值电流		50Apk		75Apk		100Apk
量程		5A	1X衰减	7.5A	1X衰减	10A	2X衰减
量程		30A	10X衰减	50A	10X衰减	70A	20X衰减
过流报警值		5A	≥5APk	7.5A	≥7.5APk	10A	≥10APk
过流报警值		30A	≥50APk	50A	≥75APk	70A	≥100APk
电流传输比		5A	1V/A	7.5A	1V/A	10A	0.5V/A
电流传输比		30A	0.1V/A	50A	0.1V/A	70A	0.05V/A
分辨率		5A	1mA	7.5A	1mA	10A	2mA
分辨率		30A	10mA	50A	10mA	70A	20mA
精度 (DC,45-66Hz最大连续电流)		5A	±1%±1mA	7.5A	±1%±1mA	10A	±1%±2mA
精度 (DC,45-66Hz最大连续电流)		30A	±1%±10mA	50A	±1%±10mA	70A	±1%±20mA
输入阻抗		HCP8030	参考图（3.a）	参考(图6)		参考(图9)
		HCP8030C	参考图（3.b）
		HCP8030D	参考图（3.c）
		HCP8030H	参考图（3.d）
延时	探头主机	14ns		14ns		23ns
延时	BNC(1m)	5ns
终端负载要求		≥100kΩ
供电方式		DC 12V/1A（标配适配器）
绝缘线电压		300V CAT I
安全符合标准		EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合标准		EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013

*CAT I 符合IEC/EN 61010-031/A1:2008的I类标准。根据IEC/EN 61010-031:2015+AMD1:2018 标准，

无额定测量类别。
