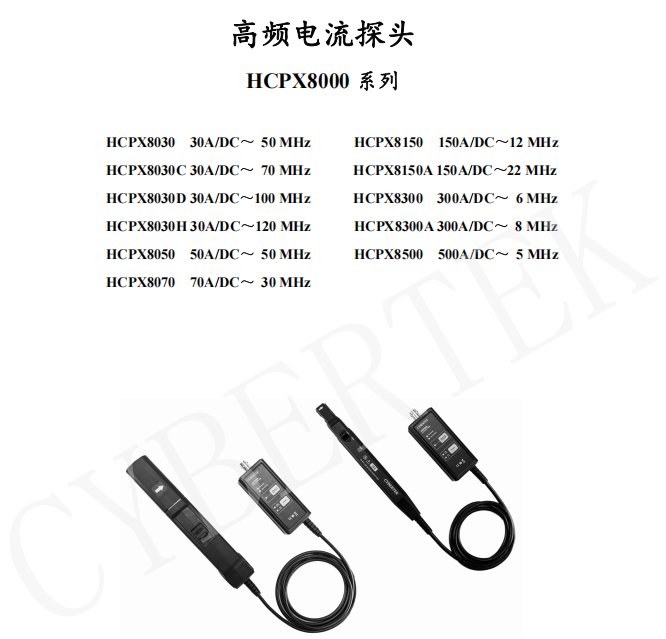

知用高频交直流电流探头HCPX8070(70A/DC～ 30 MHz)

型　　号：HCPX8070

名　　称：知用高频交直流电流探头HCPX8070(70A/DC～ 30 MHz)

品　　牌：知用电子

分　　类：通用电子测试 > 示波器探头配件

简　　述：

HCPX8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度。

产品详情

产品详情

HCPX8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度。和智能探头控制器搭配使用，探头可以和市面上大部分主流的品牌示波器进行通讯，自动设置衰减比、阻抗、延时时间等。解决了长期以来用户使用第三方通用示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验，且不受单一品牌示波器限制。如果不需要智能控制功能，客户也可以直接用适配器供电（不可以使用示波器的USB口给探头供电），进行电流测量。

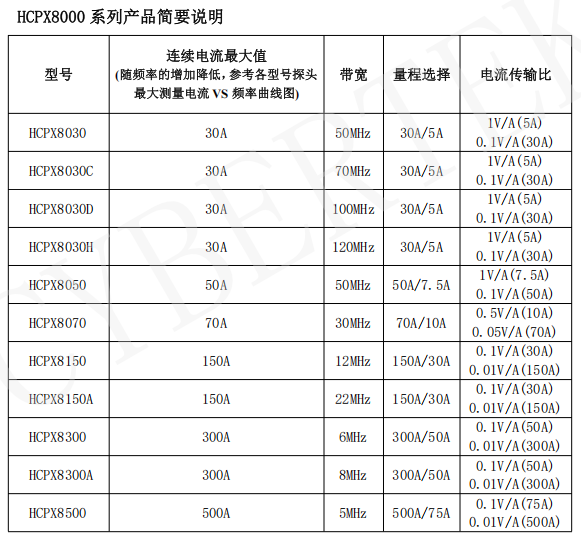

产品电气规格

小钳口

型号	HCPX8030(C/D/H)		HCPX8050		HCPX8070
带宽(-3dB)	HCPX8030	DC-50MHz(图1.a)	DC-50MHz (图4)		DC-30MHz (图7)
	HCPX8030C	DC-70MHz(图1.b)
	HCPX8030D	DC-100MHz(图1.c)
	HCPX8030H	DC-120MHz(图1.d)
上升时间	HCPX8030	≤7ns	≤7ns		≤11.6ns
	HCPX8030C	≤5ns
	HCPX8030D	≤3.5ns
	HCPX8030H	≤2.92ns
连续电流最大值	HCPX8030	30Arms（图2.a）	50Arms (图5)		70Arms (图8)
	HCPX8030C	30Arms（图2.b）
	HCPX8030D	30Arms（图2.c）
	HCPX8030H	30Arms（图2.d）
峰值电流	50Apk		75Apk		100Apk
量程	5A	1X衰减	7.5A	1X衰减	10A	2X衰减
量程	30A	10X衰减	50A	10X衰减	70A	20X衰减
过流报警值	5A	≥5APk	7.5A	≥7.5APk	10A	≥10APk
过流报警值	30A	≥50APk	50A	≥75APk	70A	≥100APk
电流传输比	5A	1V/A	7.5A	1V/A	10A	0.5V/A
电流传输比	30A	0.1V/A	50A	0.1V/A	70A	0.05V/A
分辨率	5A	1mA	7.5A	1mA	10A	2mA
分辨率	30A	10mA	50A	10mA	70A	20mA
精度 (DC,45-66Hz最大连续电流)	5A	±1%±1mA	7.5A	±1%±1mA	10A	±1%±2mA
精度 (DC,45-66Hz最大连续电流)	30A	±1%±10mA	50A	±1%±10mA	70A	±1%±20mA
输入阻抗	HCPX8030	参考图（3.a）	参考(图6)		参考(图9)
	HCPX8030C	参考图（3.b）
	HCPX8030D	参考图（3.c）
	HCPX8030H	参考图（3.d）
延时（探头主机 +1m BNC)	参考（图19）
终端负载要求	≥100kΩ
供电方式	DC 5V/2A（标配适配器）
绝缘线电压	300V CAT I
安全符合标准	EN61010-1: 2010+A1:2019 EN 61010-2-032:2019
EMC符合标准	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
