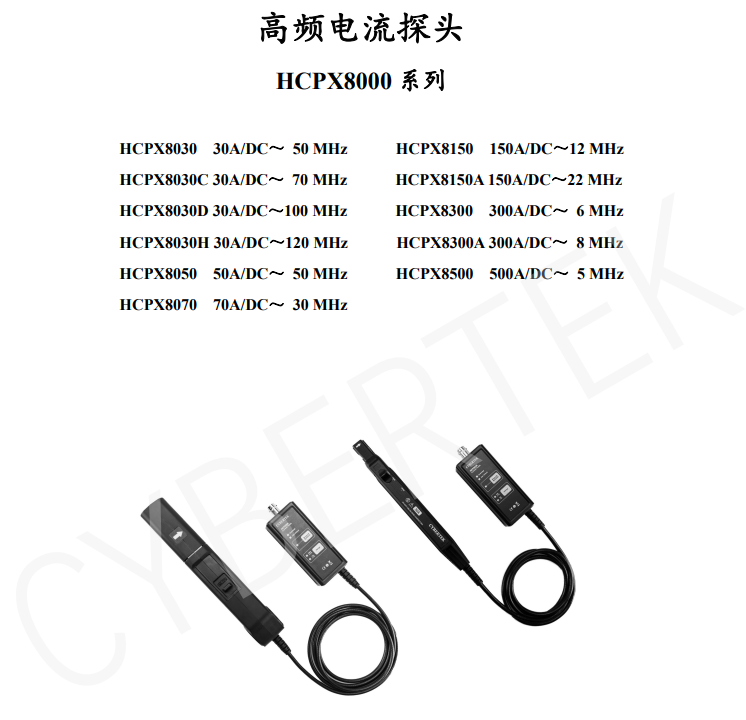

HCPX8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度。
HCPX8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度。和智能探头控制器搭配使用，探头可以和市面上大部分主流的品牌示波器进行通讯，自动设置衰减比、阻抗、延时时间等。解决了长期以来用户使用第三方通用示波器探头必须手动设置探头参数的困难，实现和示波器专用接口探头一样的用户体验，且不受单一品牌示波器限制。如果不需要智能控制功能，客户也可以直接用适配器供电（不可以使用示波器的USB口给探头供电），进行电流测量。

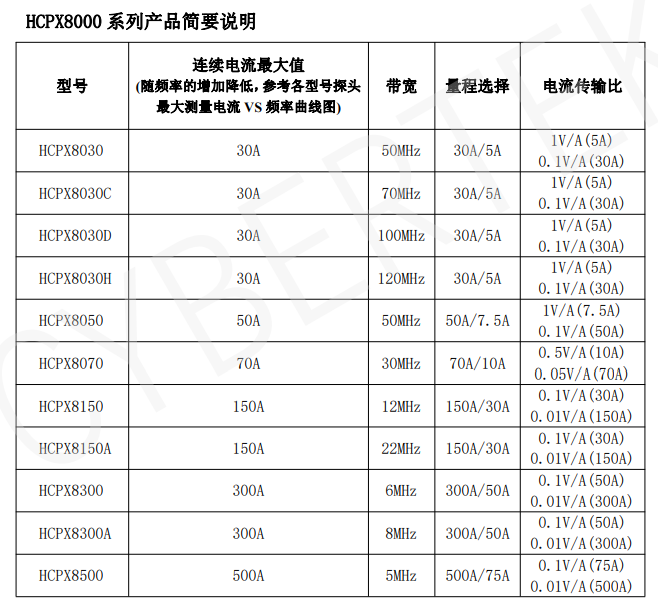

产品电气规格：
大钳口
型 号 | HCPX8150(A) | HCPX8300(A) | HCPX8500 | |||
带宽(-3dB) | HCPX8150 | DC-12 MHz (图10.a) | HCPX8300 | DC- 6 MHz (图13.a) | DC-5MHz (图16) | |
HCPX8150A | DC-22 MHz (图10.b) | HCPX8300A | DC-8 MHz (图13.b) | |||
上升时间 | HCPX8150 | ≤29ns | HCPX8300 | ≤58ns | ≤70ns | |
HCPX8150A | ≤16ns | HCPX8300A | ≤50ns | |||
连续电流最大值 | HCPX8150 | 150Arms （图11.a） | HCPX8300 | 300Arms (图14.a) | 500Arms(图17) | |
HCPX8150A | 150Arms （图11.b） | HCPX8300A | 300Arms (图14.b) | |||
峰值电流 | 300Apk | 500Apk | 750Apk | |||
量程 | 30A | 10X衰减 | 50A | 10X衰减 | 75A | 10X衰减 |
150A | 100X衰减 | 300A | 100X衰减 | 500A | 100X衰减 | |
过流报警值 | 30A | ≥30APk | 50A | ≥50APk | 75A | ≥75APk |
150A | ≥300APk | 300A | ≥500APk | 500A | ≥750APk | |
电流传输比 | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A |
150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | |
分辨率 | 30A | 10mA | 50A | 10mA | 75A | 10mA |
150A | 100mA | 300A | 100mA | 500A | 100mA | |
精度 (DC,45-66Hz最大连续电流) | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA |
150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | |
输入阻抗 | HCPX8150 | 参考（图12.a） | HCPX8300 | 参考（图15.a） | 参考(图18) | |
HCPX8150A | 参考（图12.b） | HCPX8300A | 参考（图15.b） | |||
延时（探头主机 +1mBNC) | 参考（图19） | |||||
终端负载要求 | ≥100kΩ | |||||
供电方式 | DC 5V/2A（标配适配器） | |||||
绝缘线电压 | 600V CATII 300V CATIII | |||||
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | |||||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||||
