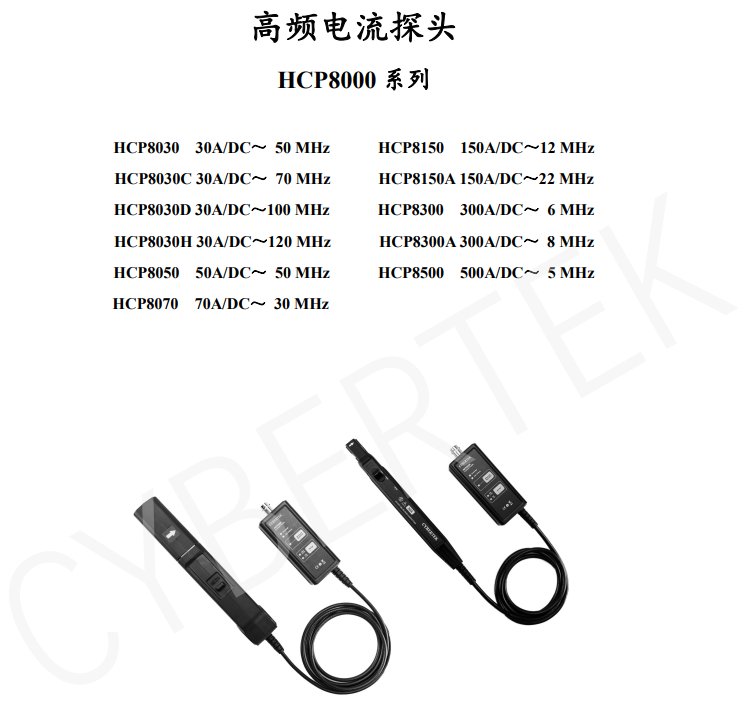

HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。
HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
HCP8030(C/D/H)体积轻巧，可在拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，能夹住的导线直径达5mm；可以测量30A的连续电流和50A的峰值电流，HCP8030提供50MHz的带宽,HCP8030C提供70MHz的带宽,HCP8030D提供100MHz带宽；HCP8030H提供120MHz带宽；探头具有30A (10X)和5A (1X)两个量程可选择，5A (1X)量程特别适用于小电流测量，分辨率高达1mA。

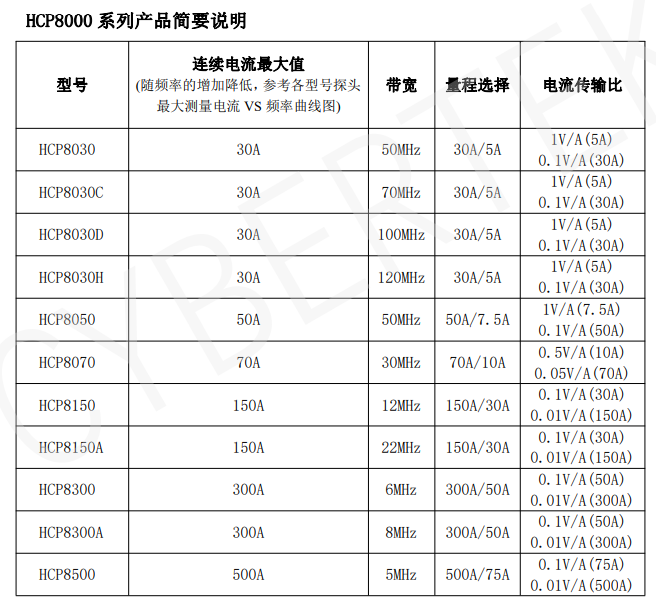

产品电气规格
大钳口
型 号 | HCP8150(A) | HCP8300(A) | HCP8500 | ||||
带宽(-3dB) | HCP8150 | DC-12 MHz (图10.a) | HCP8300 | DC- 6 MHz (图13.a) | DC-5MHz (图16) | ||
HCP8150A | DC-22 MHz (图10.b) | HCP8300A | DC-8 MHz (图13.b) | ||||
上升时间 | HCP8150 | ≤29ns | HCP8300 | ≤58ns | ≤70ns | ||
HCP8150A | ≤16ns | HCP8300A | ≤50ns | ||||
连续电流最大值 | HCP8150 | 150Arms （图11.a） | HCP8300 | 300Arms (图14.a) | 500Arms(图17) | ||
HCP8150A | 150Arms （图11.b） | HCP8300A | 300Arms (图14.b) | ||||
峰值电流 | 300Apk | 500Apk | 750Apk | ||||
量程 | 30A | 10X衰减 | 50A | 10X衰减 | 75A | 10X衰减 | |
150A | 100X衰减 | 300A | 100X衰减 | 500A | 100X衰减 | ||
过流报警值 | 30A | ≥30APk | 50A | ≥50APk | 75A | ≥75APk | |
150A | ≥300APk | 300A | ≥500APk | 500A | ≥750APk | ||
电流传输比 | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A | |
150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | ||
分辨率 | 30A | 10mA | 50A | 10mA | 75A | 10mA | |
150A | 100mA | 300A | 100mA | 500A | 100mA | ||
精度 (DC,45-66Hz最大连续电流) | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA | |
150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | ||
输入阻抗 | HCP8150 | 参考（图12.a） | HCP8300 | 参考（图15.a） | 参考(图18) | ||
HCP8150A | 参考（图12.b） | HCP8300A | 参考（图15.b） | ||||
延时 | 探头主机 | HCP8150 | 36ns | 41ns | 42ns | ||
HCP8150A | 30ns | ||||||
BNC(1m) | 5ns | ||||||
终端负载要求 | ≥100kΩ | ||||||
供电方式 | DC 12V/1A（标配适配器） | ||||||
绝缘线电压 | 600V CATII 300V CATIII | ||||||
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||||||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||||||
