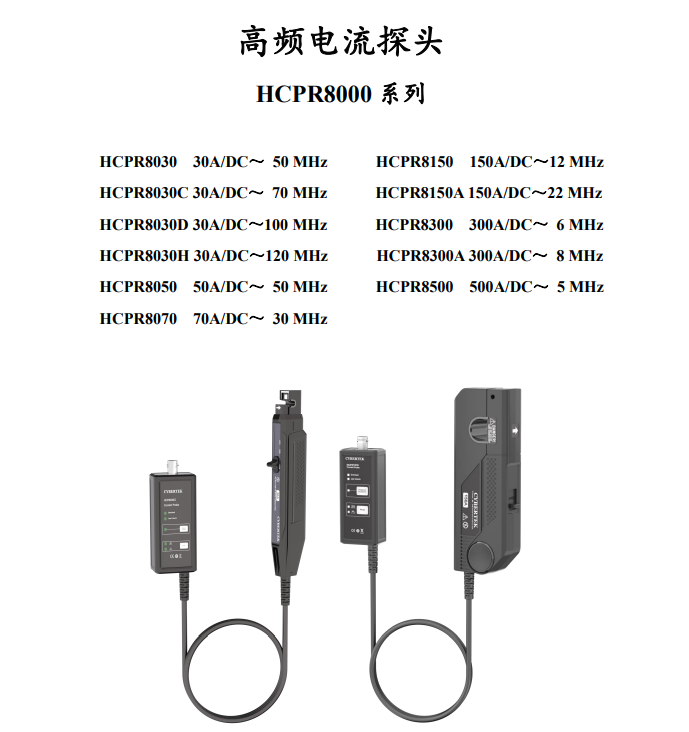

HCPR8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度、具有232串口通讯功能。
HCPR8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，高精度、具有232串口通讯功能。该探头在和我司智能探头控制器OT7052搭配使用时，客户在PC端通过智能探头控制器可以读取探头的状态，智能控制探头切换量程，自动消磁调零等。OT7052有效解决自动测试系统中对多达52个智能探头的供电和通讯控制问题。

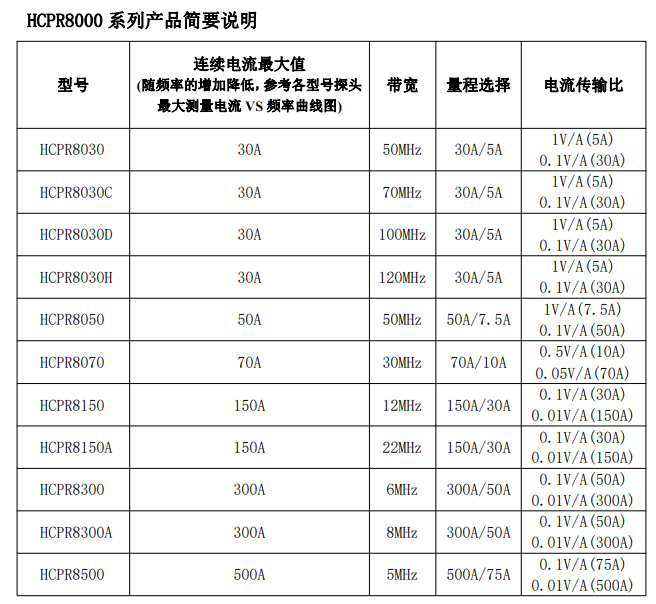

产品电气规格
大钳口
型 号 | HCPR8150(A) | HCPR8300(A) | HCPR8500 | |||
带宽(-3dB) | HCPR8150 | DC-12 MHz (图10.a) | HCPR8300 | DC- 6 MHz (图13.a) | DC-5MHz (图16) | |
HCPR8150A | DC-22 MHz (图10.b) | HCPR8300A | DC-8 MHz (图13.b) | |||
上升时间 | HCPR8150 | ≤29ns | HCPR8300 | ≤58ns | ≤70ns | |
HCPR8150A | ≤16ns | HCPR8300A | ≤50ns | |||
连续电流最大值 | HCPR8150 | 150Arms （图11.a） | HCPR8300 | 300Arms (图14.a) | 500Arms(图17) | |
HCPR8150A | 150Arms （图11.b） | HCPR8300A | 300Arms (图14.b) | |||
峰值电流 | 300Apk | 500Apk | 750Apk | |||
量程 | 30A | 10X衰减 | 50A | 10X衰减 | 75A | 10X衰减 |
150A | 100X衰减 | 300A | 100X衰减 | 500A | 100X衰减 | |
过流报警值 | 30A | ≥30APk | 50A | ≥50APk | 75A | ≥75APk |
150A | ≥300APk | 300A | ≥500APk | 500A | ≥750APk | |
电流传输比 | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A |
150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | |
分辨率 | 30A | 10mA | 50A | 10mA | 75A | 10mA |
150A | 100mA | 300A | 100mA | 500A | 100mA | |
精度 (DC,45-66Hz最大连续电流范围内) | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA |
150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | |
输入阻抗 | HCPR8150 | 参考（图12.a） | HCPR8300 | 参考（图15.a） | 参考(图18) | |
HCPR8150A | 参考（图12.b） | HCPR8300A | 参考（图15.b） | |||
延时（探头主机 +1mBNC) | 参考（图19） | |||||
终端负载要求 | ≥100kΩ | |||||
供电方式 | OT7052 | |||||
绝缘线电压 | 600V CATII 300V CATIII | |||||
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | |||||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | |||||
