DPR6000A系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到100MHz，满足了大部分测试系统的需要。
DPR6000A系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到100MHz，满足了大部分测试系统的需要。探头具有RS232串口通讯功能，和我司智能探头控制器OT7052搭配使用时，客户在PC电脑端通过智能探头服务器读取探头的状态、控制探头切换量程、带宽、过载消音功能等。OT7052有效解决自动测试系统中多达52个智能探头的供电和通讯控制的问题。
DPR6000A系列丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求。探头长期使用后若出现失调现象，用户可进入测试模式，调整偏置，实现归零。电子轻触式按键，使得使用寿命更长。具有5MHz带宽限制功能选择，5MHz频率带宽满足大部分开关电源中FETs的开关频率的测量，并可以滤除更高频率的噪声和干扰。带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计。探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为1MΩ；当选择50Ω时，衰减倍数会多衰减一倍）测量被测电路波形。自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它电气功率装置等的研发﹑调试或检修工作中。
电气规格

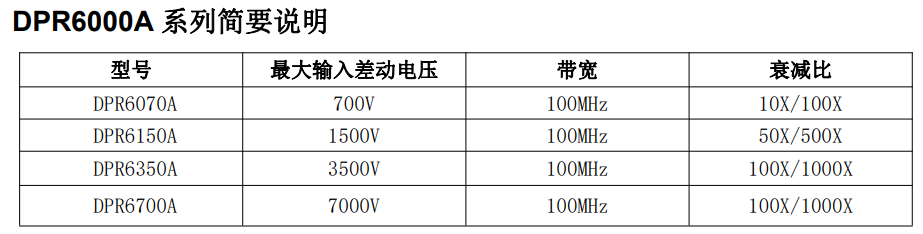

型 号 | DPR6070A | DPR6150A | DPR6350A | DPR6700A | |||||
带宽(-3dB) | 100MHz | ||||||||
上升时间 | ≤3.5ns | ||||||||
精度 | ±2% | ||||||||
量程选择(衰减比) | 10X/100X | 50X/500X | 100X/1000X | 100X/1000X | |||||
最大差分测量电压 (DC + Peak AC) | 10X | ±70V | 50X | ±150V | 100X | ±350V | 100X | ±700V | |
100X | ±700V | 500X | ±1500V | 1000X | ±3500V | 1000X | ±7000V | ||
共模电压(DC + Peak AC) | ±700V | ±1500V | ±3500V | ±7000V | |||||
最大差模电压VS频率曲线 | 参考图1 | 参考图2 | 参考图3 | 参考图4 | |||||
最大输入对地电压（Vrms） | 450V CATII 600V CATI | 600V CATIII 1000V CATII | 600V CATIII 1000V CATII | 1000V CATIII 2300V CATI | |||||
输入阻抗 | 单端对地 | 2.5MΩ | 5MΩ | 5MΩ | 20MΩ | ||||
两输入端 | 5MΩ | 10MΩ | 10MΩ | 40MΩ | |||||
输入电容 | 单端对地 | ＜4pF | ＜4pF | ＜4pF | ＜5pF | ||||
两输入端 | ＜2pF | ＜2pF | ＜2pF | ＜2.5pF | |||||
CMRR | DC | ＞80dB | ＞80dB | ＞80dB | ＞80dB | ||||
100kHz | ＞60dB | ＞60dB | ＞60dB | ＞60dB | |||||
1MHz | ＞50dB | ＞50dB | ＞50dB | ＞50dB | |||||
噪声(Vrms) | 10X | ＜25mV | 50X | ＜50mV | 100X | ＜100mV | 100X | ＜220mV | |
100X | ＜120mV | 500X | ＜300mV | 1000X | ＜600mV | 1000X | ＜1.2V | ||
过载指示电压阀值 | 10X | ≥70V | 50X | ≥150V | 100X | ≥350V | 100X | ≥700V | |
100X | ≥700V | 500X | ≥1500V | 1000X | ≥3500V | 1000X | ≥7000V | ||
延时时间 | 探头主机 | 10X | 8.7ns | 50X | 8.5ns | 100X | 8.2ns | 100X | 8.9ns |
100X | 8.1ns | 500X | 7.5ns | 1000X | 7.4ns | 1000X | 6.6ns | ||
BNC线(1m) | 5ns | ||||||||
带宽限制(5MHz) | ≥-3dB@5MHz | ||||||||
过载指示灯(红灯) | 有 | ||||||||
过载报警声 | 有(可选择关闭) | ||||||||
自动保存功能 | 有 | ||||||||
偏置可调功能 | 有（进入测试模式下调整） | ||||||||
终端负载要求 | ≥100kΩ | ||||||||
供电方式 | OT7052 | ||||||||
安全符合标准 | EN61010-1: 2010 | ||||||||
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2006+A1:2009+A2:2009 EN61000-3-3:2013 | ||||||||
