OP6000A是超高共模抑制比的光纤隔离电压探头。
OP6000A是超高共模抑制比的光纤隔离电压探头。传统的差分探头的共模抑制比在高频段下降很快，导致准确测量高共模干扰电压下的小电压信号波形（比如测量半桥电路的上管的驱动电压）极其困难。OP6000A釆用了高性能的激光器光纤信号传输系统，从而在整个工作带宽内具有超高的共模抑制比，可以帮助我们的客户用很低的成本完成这类挑战性的测量。
电气规格

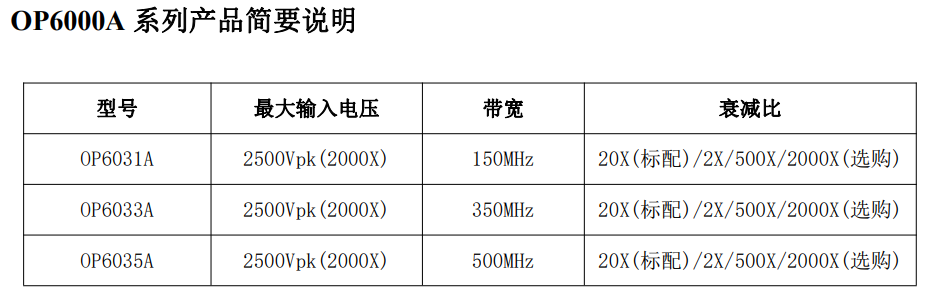

型号 | OP6031A | OP6033A | OP6035A | |||
带宽(-3dB) | 150MHz | 350MHz | 500MHz | |||
上升时间 | ≤ 2.3ns | ≤ 1.0ns | ≤ 0.7ns | |||
主机噪声(Vrms)典型值 | 2.5mV | 2.5mV | 3mV | |||
终端负载 | 1MΩ | |||||
输出电压范围 | ±1.5V | |||||
直流精度 | ≤±1%（0~40℃） | |||||
衰减器选择 | CK-AT2XB | CK-AT20XB | CK-AT500XB | CK-AT2000XB | ||
最大差分测量电压 (DC + Peak AC) | ±3V | ±30V | ±500V | ±2500V | ||
隔离电压(DC + Peak AC) | ±60kV | |||||
输入阻抗 | 2X | 1MΩ//16pF | ||||
20X | 1MΩ//6pF | |||||
500X | 10MΩ//3pF | |||||
2000X | 10MΩ//3pF | |||||
延时时间 | 主机 | 约13ns | ||||
BNC(1m) | 5ns | |||||
CMRR典型值（使用20X衰减器） | DC-10MHz | 160dB | ||||
10MHz-100MHz | 100dB | |||||
100MHz-300MHz | 90dB | |||||
300MHz-500MHz | 80dB | |||||
前端充电电池 | 容量 | 7.4V/950mA | ||||
工作时间 | 约8小时 | |||||
待机时长（休眠） | 约30天 | |||||
后端供电 | USB 5V/2A | |||||
自动调零 | 有 | |||||
