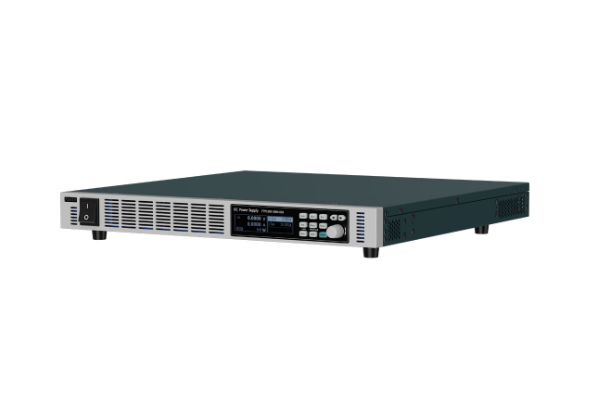

FTP1200系列可编程直流电源是一款小体积、高性能、高功率密度的直流电源。
| 简述
FTP1200系列可编程直流电源是一款小体积、高性能、高功率密度的直流电源。1U/19”全宽/半宽的设计，单机更轻便，机柜集成更便捷。FTP1200系列产品线丰富，包括5种功率等级，电压范围从15V～3000V，最大输出功率1800W，可应用于实验室测试、系统集成、大规模产线测试等不同领域。
| 特点
单机功率输出范围：600W/900W/1500W/1200W/1800W；
最大电压输出范围：0～3000V；
单机最大电流输出范围：0～120A；
体积小，1U/½19”或全19”；
输入高功率因数，低谐波；
高精度的电压电流控制与测量；
序列及波形编辑功能；
斜率控制：可快速精准地控制电压（或电流）上升和下降；
级联功能：支持主从并联模式，像操作单台电源一样操作整个级联组（选）；
提供具有强大的信号监控能力的复合信号端口（选）：
模拟编程：通过模拟量控制输出电压和输出电流；
外部控制：通过外部数字信号开启或关闭输出，以及对外输出数字控制号；
监视输出：电压电流的输出波形以模拟量的形式输出，方便监测；
过压保护、过流保护、过功率保护、过温度保护等全方位保护功能；
支持电压远端补偿；
OLED显示，宽视角，高亮度；
标配LAN，RS485；
支持标准SCPI及Modbus-RTU通讯协议。
| 高精度测量功能
FTP1200系列内置16bits高精度A/D转换器，电压0.05%F.S.、电流0.05%+0.1%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上。除此之外，FTP1200额外提供电压与电流监视输出功能，用户可借由监视输出端子通过示波器监控电压电流的输出波形。
| 远端感应功能

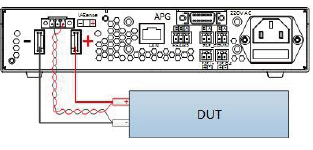

当负载消耗较大电流的时候，就会在电源到负载端子的连接线上产生压降，远端感应可以自动补偿负载线的压降(1000V及以上机型，不具备远端感应功能)。远端感应功能电源量测的接线示意图如下：

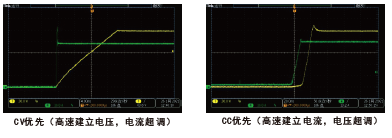

| CV、CC优先
当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲，轻则触发被测设备保护，严重的将直接导致被测设备损坏。FTP1200系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。

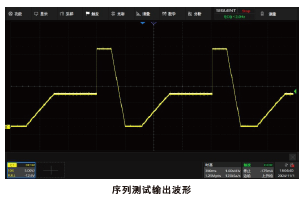

| 序列功能
序列输出功能模式下，可以根据用户编辑的序列参数模拟复杂的输出变化。序列输出功能，菜单选项为“SEQ”，可让用户自行编辑电压、电流波形。
FTP1200系列电源提供10个序列文件，每个文件最多支持100个运行步骤。在运行步骤中，可以设置电压设定、电流设定和运行时间。支持“循环次数”与“链接文件”属性。“循环次数”可控制序列循环运行的次数，设为0表示无限循环。“链接文件”可实现在不同文件之间的链接运行。设为0表示无链接。

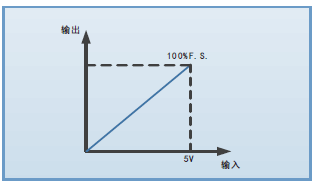

| 模拟编程功能
FTP1200系列具有电压编程与电流编程两个模拟量输入端口，可分别控制输出电压与输出电流。模拟量编程信号可选择0～5V直流电压信号。编程信号对应于0～100%F.S.的输出电压与输出电流。

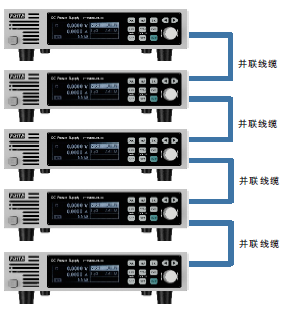

| 多机并联功能
FTP1200电源最多支持5台电源的主从并联使用，大大扩展了电源的应用输出范围。并机功能除了使电源之间自动均载，保持输出值的一致，还保证了输出斜率曲线或者波形的一致。处于并联状态的主机，电源屏幕显示的是总电压、电流和功率值。每路从机自主均流，自动求和。

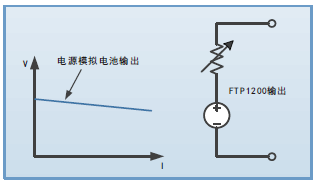

| 电池内阻模拟功能
FTP1200系列电源具备电池内阻模拟输出功能，当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。
| 电脑图形化操作软件
FTP1200系列提供一款具有虚拟仪器功能的上位机软件平台，可以通过电脑远程实时设置测试数据、读取测试数据、生成图像、导出数据等，同时可连接多台机器分别进行控制，功能同步可用，方便测试使用。
| 订购信息
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
15V | FTP1260-15-60 | 60A | 600W | 36V | FTP1260-36-50 | 50A | 600W |
FTP1290-15-60 | 60A | 900W | FTP1290-36-50 | 50A | 900W | ||
FTP12150-15-120 | 120A | 1500W | FTP12150-36-100 | 100A | 1500W | ||
FTP12180-15-120 | 120A | 1800W | FTP12180-36-100 | 100A | 1800W | ||
FTP1260-15-60-WL | 60A | 600W | FTP1260-36-50-WL | 50A | 600W | ||
FTP12120-15-120-WL | 120A | 1200W | FTP12120-36-100-WL | 100A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
60V | FTP1260-60-30 | 30A | 600W | 80V | FTP1260-80-20 | 20A | 600W |
FTP1290-60-30 | 30A | 900W | FTP1290-80-20 | 20A | 900W | ||
FTP12150-60-60 | 60A | 1500W | FTP12150-80-40 | 40A | 1500W | ||
FTP12180-60-60 | 60A | 1800W | FTP12180-80-40 | 40A | 1800W | ||
FTP1260-60-30-WL | 30A | 600W | FTP1260-80-20-WL | 20A | 600W | ||
FTP12120-60-60-WL | 60A | 1200W | FTP12120-80-40-WL | 40A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
150V | FTP1260-150-12 | 12A | 600W | 300V | FTP1260-300-03 | 3A | 600W |
FTP1290-150-12 | 12A | 900W | FTP1290-300-03 | 3A | 900W | ||
FTP12150-150-24 | 24A | 1500W | FTP12150-300-06 | 6A | 1500W | ||
FTP12180-150-24 | 24A | 1800W | FTP12180-300-06 | 6A | 1800W | ||
FTP1260-150-12-WL | 12A | 600W | FTP1260-300-03-WL | 3A | 600W | ||
FTP12120-150-24-WL | 24A | 1200W | FTP12120-300-06-WL | 6A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
600V | FTP1260-600-015 | 1.5A | 600W | 1000V | FTP1260-1000-01 | 1A | 600W |
FTP1290-600-015 | 1.5A | 900W | FTP1290-1000-01 | 1A | 900W | ||
FTP12150-600-03 | 3A | 1500W | FTP12150-1000-02 | 2A | 1500W | ||
FTP12180-600-03 | 3A | 1800W | FTP12180-1000-02 | 2A | 1800W | ||
FTP1260-600-015-WL | 1.5A | 600W | FTP1260-1000-01-WL | 1A | 600W | ||
FTP12120-600-03-WL | 3A | 1200W | FTP12120-1000-02-WL | 2A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
2000V | FTP1260-2000-01 | 1A | 600W | 3000V | FTP1260-3000-003 | 0.3A | 600W |
FTP1290-2000-01 | 1A | 900W | FTP1290-3000-003 | 0.3A | 900W | ||
FTP12150-2000-02 | 2A | 1500W | FTP12150-3000-006 | 0.6A | 1500W | ||
FTP12180-2000-02 | 2A | 1800W | FTP12180-3000-006 | 0.6A | 1800W | ||
FTP1260-2000-01-WL | 1A | 600W | FTP1260-3000-003-WL | 0.3A | 600W | ||
FTP12120-2000-02-WL | 2A | 1200W | FTP12120-3000-006-WL | 0.6A | 1200W | ||
备注： | 尾缀： /，交流输入范围：180Vac～260Vac； -WL，交流输入范围：90Vac～260Vac | ||||||
