Chroma 6312A致茂双负载机框的产品特点：

独特的LED模式可供LED power driver测试可编程的LED操作点阻抗(Rd)

可编程的内部阻抗(Rr)，可应用於模拟LED的连波电流快速回应可供PWM调光测试
—机框多可达8个通道
二段式16位元高精密电压/电流量测线路
保护功能∶过电流﹑过功率﹑过温度保护与过电压告警


LED Driver为电流源，因此有一可输出的电压范围及一固定的输出电流，在LED Driver的测试上一般常使用的方式有下列几种∶
使用真实电阻当负载。
使用传统电子负载操作预定电阻(CR)模式或定电压(CV)模式。
使用真霣LED串联当负载。
但是这些测试方式都有其缺点﹔无法适合LED Driver的测试需求。

规格型号：

型号          描述
63110A   /63113A/63115A LED模拟负载
63110A  LED模拟负载500V/2A/100W x2 channels
63113A  LED模拟负载300V/20A/300w
63115A  LED模拟负载600V/20A/300w

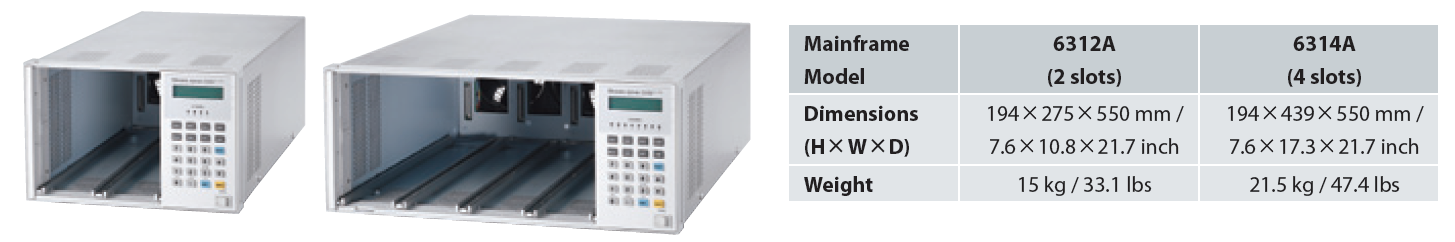

6312A  变负载模组外框
6314A  四倜负载模组外框
A631000  6314A与6312A用GPIB控制介面卡
A631003  6314A与6312A用USB控制介面卡

产品简介：

      致茂6310A series电子负载中的63110A*新创了一个新的操作模式—LED模式，来模拟LED,使用者仅需透过设定LED driver的输出电压、电流，即可模拟LED的拉载特性，还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED，对于PWM调光(Dimming)测试，63110A的设计中，亦增加了频宽，让使用者亦可透过电子负载完成动态调光测试。

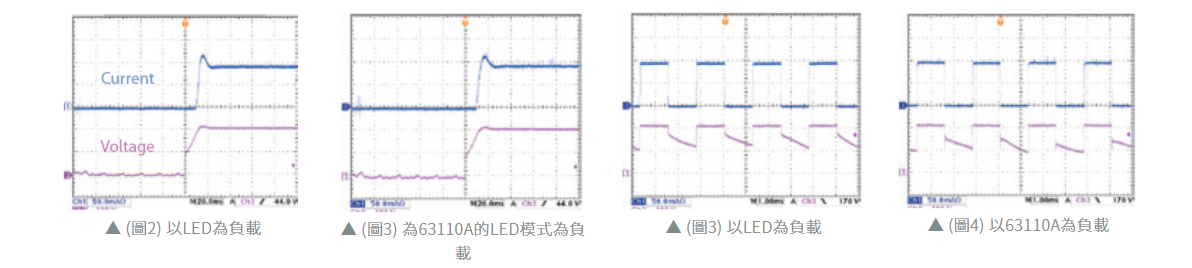

图2是以LED为负载所拉载的电流波形(蓝色)；

图3为63110ALED 模式的拉载电流波形(蓝色) ；

由图2与图3可观察到两者于LED driver于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光(Dimming)时的电流波形。图5为63110A为负载在调光(Dimming)时的电流波形。

LED driver的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。

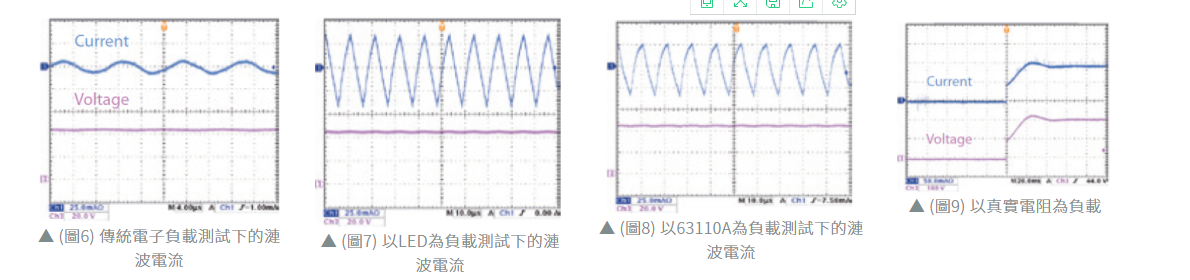

传统电子负载无法模拟LED driver的输出涟波电流，

如图6所示。图7为LED当负载时的涟波电流。

图8为63110A当负载时的涟波电流。

图9是以真实电阻为负载的拉载电流波形(蓝色)

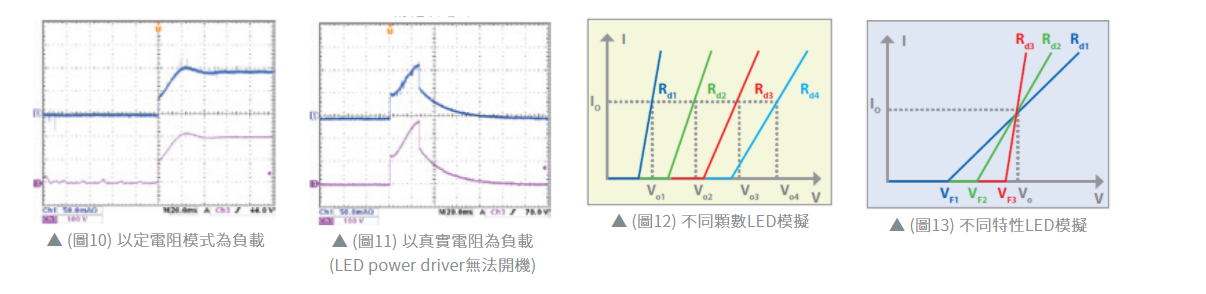

图10为定电阻模式模拟真实电阻的拉载电流波形(蓝色)

图9与图10的电流与LED为负载的电流波形有相当大差异，且电流及电压都有过冲的情况发生，易导致LED driver在开机时发生过电压或过电流保护。

如图11所示。因此不管是真实电阻或是电子负载的定电阻模式，都比较无法模拟真实的情况。
