Chroma 6314A四通道电子负载模块的主要特点：

• 独特的LED模式，可供LED driver测试

• 可编程的LED操作点阻抗(Rd)

• 可编程的内部阻抗(Rr)，可应用于模拟LED的涟波电流

• 快速响应，可供PWM调光测试

• 一机框zui多可达8个通道

• 二段式16位高精密电压/电流量测线路

• 保护功能：过电压、过电流、过功率、过温度保护

Chroma 6314A致茂电子负载致茂6310A series电子负载中的63110A*新创了一个新的操作模式—LED模式，来模拟LED。使用者仅需透过设定LED driver的输出电压、电流，即可模拟LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗，让拉载电流及高频连波与更趋近于真实LED。对于PWM调光(Dimming)测试，63110A的新设计中，亦增加了频宽，让使用者亦可透过电子负载完成动态调光测试。

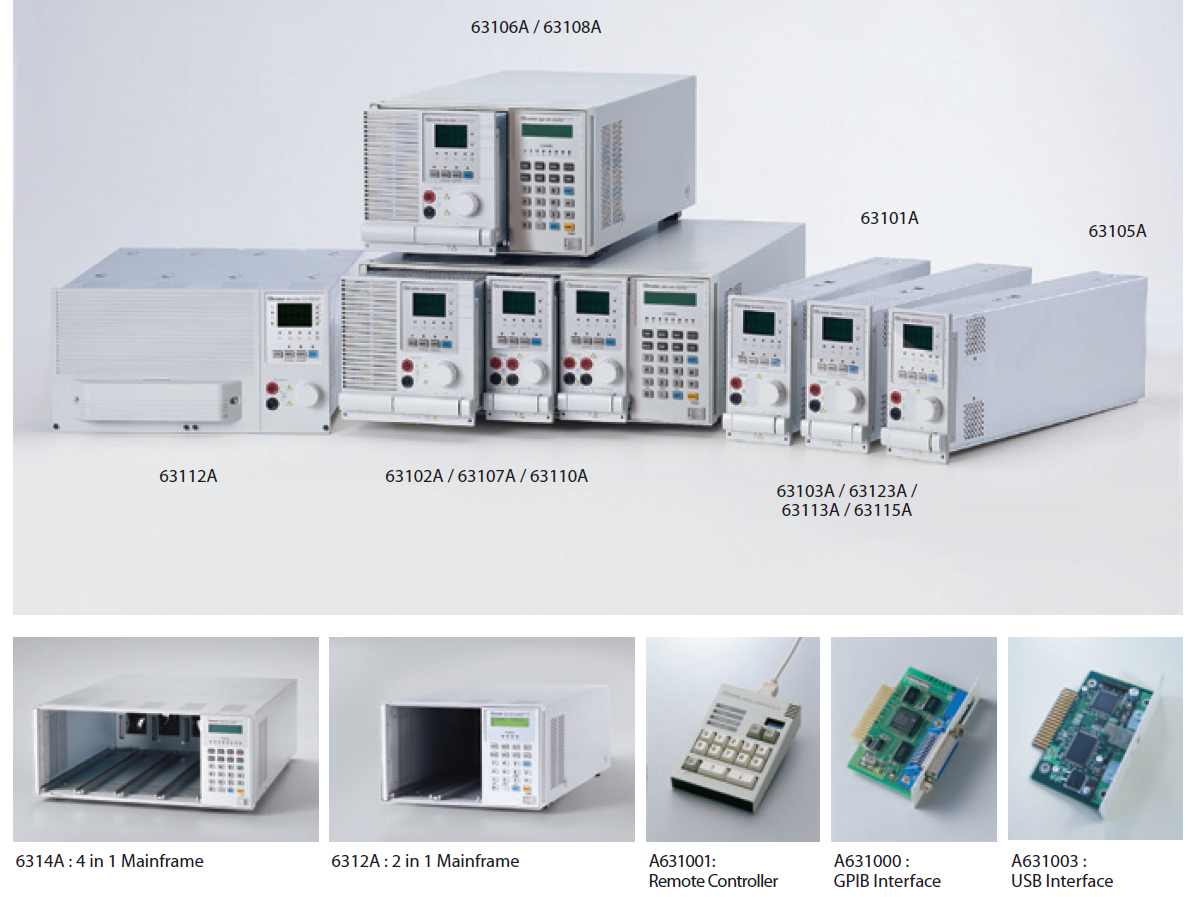

规格型号：

型号       描述

6312A       双负载模块机框

6314A       四个负载模块机框

63101A     电子负载模块 80V/40A/200W

63102A     电子负载模块 80V/20A/100W x 2

63103A     电子负载模块 80V/60A/300W

63105A     电子负载模块 500V/10A/300W

63106A     电子负载模块 80V/120A/600W

63107A     电子负载模块 80V/5A & 40A/30W & 250W

63108A     电子负载模块 500V/20A/600W

63112A     电子负载模块 80V/240A/1200W

63123A     电子负载模块 120V/70A/350W

A631000   6314A与6312A用GPIB控制适配卡

A631001   远程遥控器

A631003   6314A与6312A用USB控制适配卡

A631005    软件

A631006   Rack Mounting Kit for Model 6312A Mainframe

A631007   Rack Mounting Kit for Model 6314A Mainframe

A800042   测试治具盒

63110A LED   仿真负载 500V/2A/100W x 2

63113A LED   仿真负载 300V/20A/300W

63115A LED   仿真负载 600V/20A/300W (Call for availability)

产品简介：

Chroma 6314A可模拟各种动态负载状态，使用者透过编辑负载电压、负载电流、负载的上升/下降率、电流准位、持续时间等参数来编辑负载波形，测试参数及状态的储存功能多达100组，系统可根据自动测试需求，从仪器内的储存单元EEPROM中呼叫出来使用。

可根据测试参数设定规格高/低限制：80V/20A/100W x 2

电压操作范围 : 0 ~ 600V

与6310具备高度兼容性

同一机框可达8通道,适合多输出开关式电源供应器测试

高达1200W的负载模块可满足大电流、大功率应用需求

可同步执行多组电子负载模块的应用

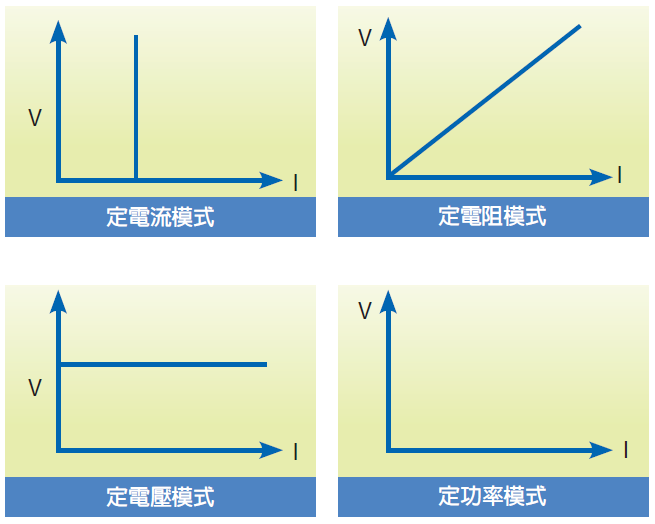

定电流、定电阻、定电压及定功率操作模式

动态负载操作频率可达20kHz

高速负载电流变化率,负载上升/下降变化率 0.32mA/μs ~ 10A/μs

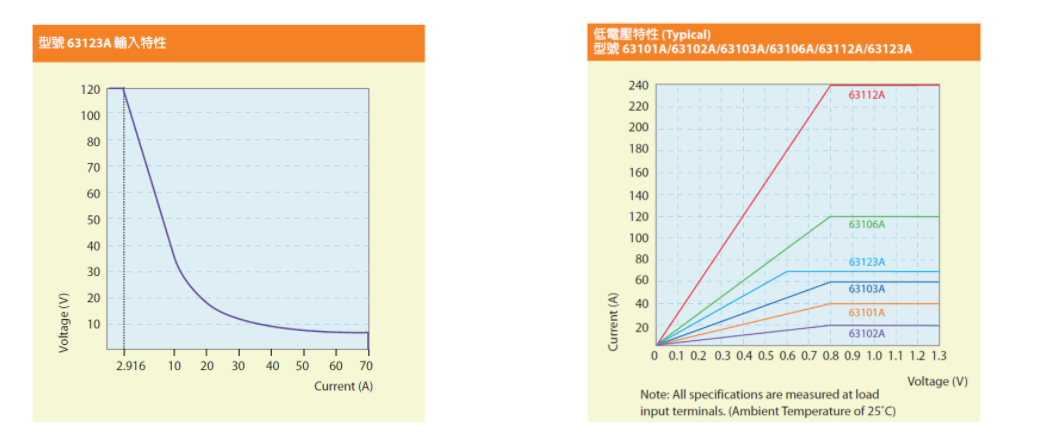

低输入阻抗,低电压时亦具有大电流带载能力

可仿真电源负载瞬时反应并实时量测输出
