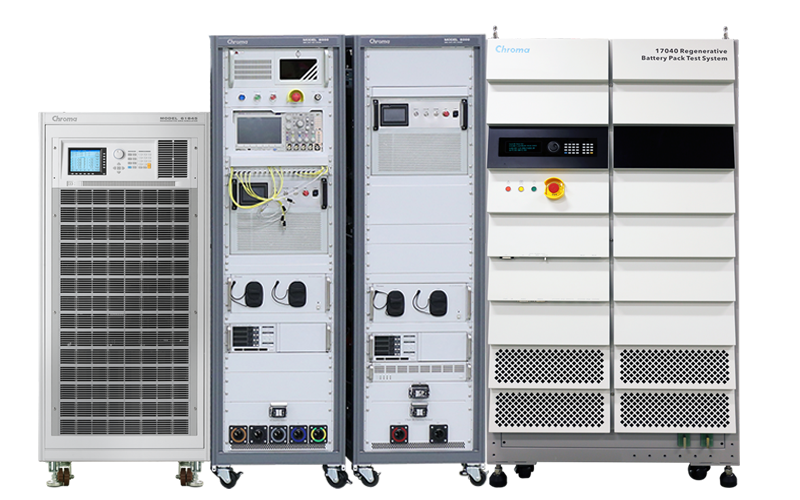

产品特色

• 根据不同测试需求提供客制化测试方案

• 系统开放载入不同车款的充电功率曲线

• 可同时支持多枪与不同充电接口的测试应用

• 系统可预留充电功率与通讯接口的可扩充性

• 系统包含双向式电源，可支持V2L/V2H/V2G

• 可支持全球AC&DC相关充电标准：

• AC：SAEJ1772、IEC62196-2、GB/T 20234.2

• DC：CCS、NACS、CHAdeMO、GB/T、GB/T 2015+、ChaoJi

• 功能性与通讯协议测试：IEC61851-1、IEC61851-23、GB/T18787、GB/T27930、ISO15118-4、ISO15118-5、ISO15118-20、DIN70122、CHAdeMO 0.9/ 1.0/2.0/3.0

News： EV/EVSE强检标准上路，Chroma为您全力把关!
应用案例：直流充电桩产线测试面临的技术议题与建议

产品简介：

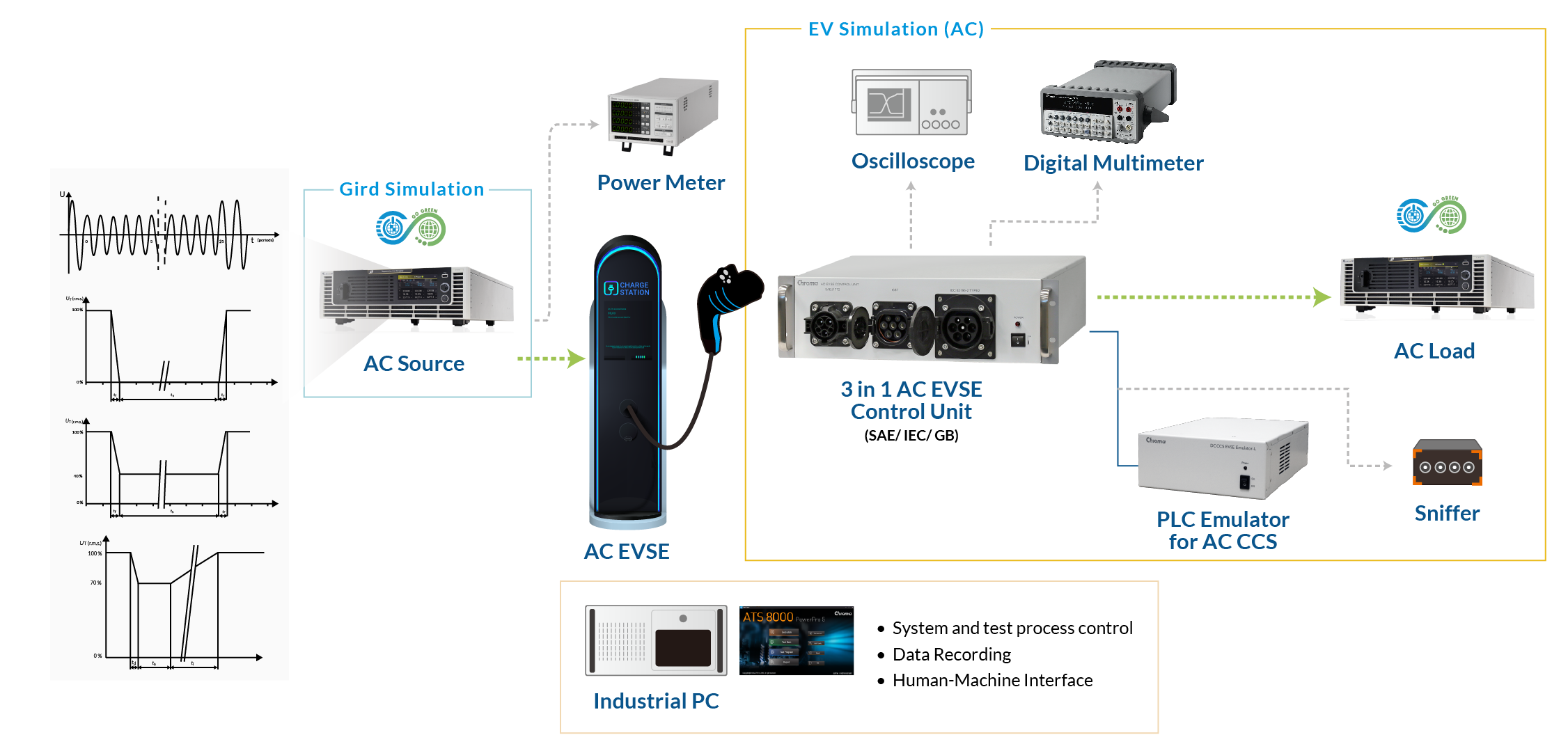

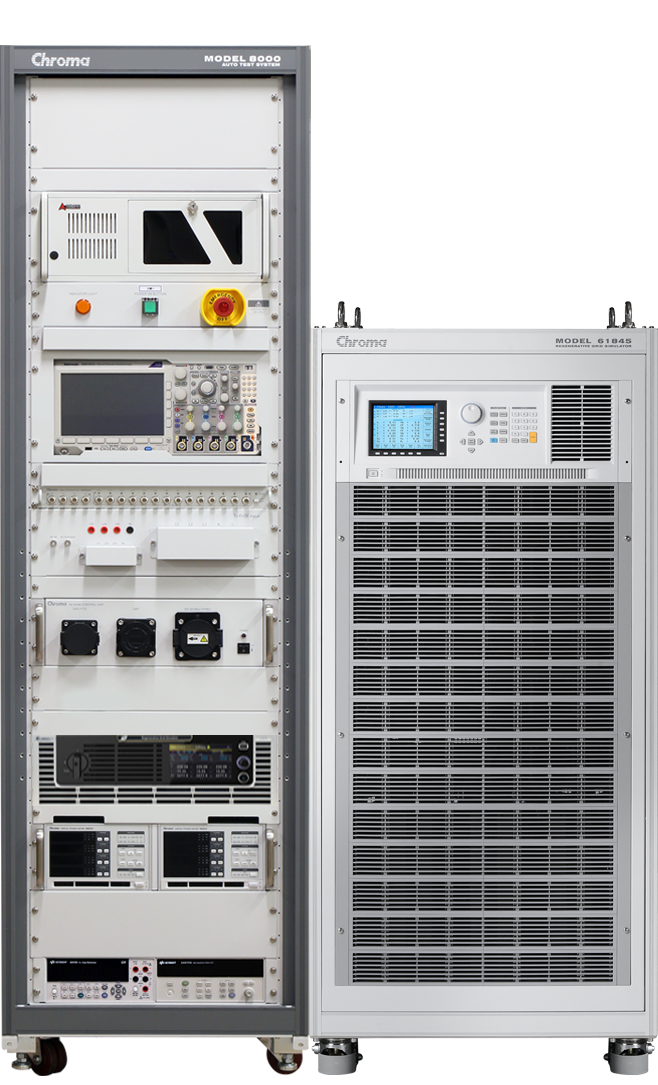

充电桩测试方案-交流充电互操作性

交流充电桩配合车上的车载充电器(On-Board Charger)，做交/直流转换后对动力电池充电。
致茂电子的交流充电桩自动化测试系统提供了多种功率输出及通讯接口，能针对不同功率、通讯协议及规格的产品进行测试。

交流电动车模拟器

• 模拟车端充电线路，提供交流充电桩测试：充电阶段流程模拟、漏电流测试、接地开路测试、CP (Control Pilot) 信号断路/对地短路测试、CC (Connection Confirm) 信号断路、模拟异常阻值测试…等

• 支持三种法规之交流充电枪座：SAE J1772、IEC 62196、GB/T 20234

• RB/RC电阻仿真与CP信号量测

• 触发同步讯号通道：StateB、StateC、StateD、Sync1、GND_Sync

• 可选配NACS交流充电座治具

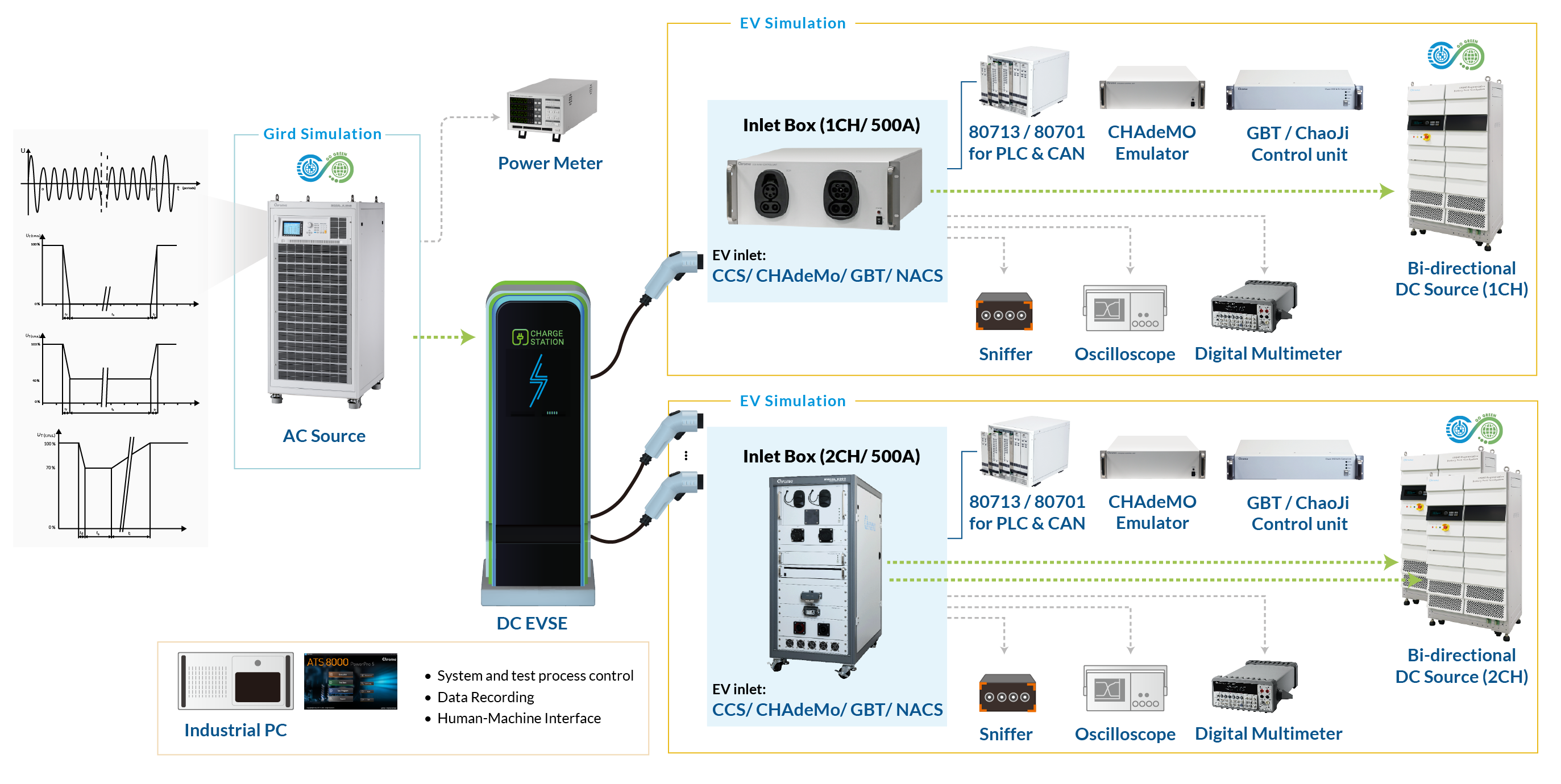

充电桩测试方案-直流充电互操作性

直流充电机属于快速充电，电压、电流及功率都高于交流系统，并直接对电动车内的动力电池充电，因此对于设备的规格及通讯技术要求较高。
Chroma提供的电力电子及各国充电测试接口，提供全面的测试解决方案。

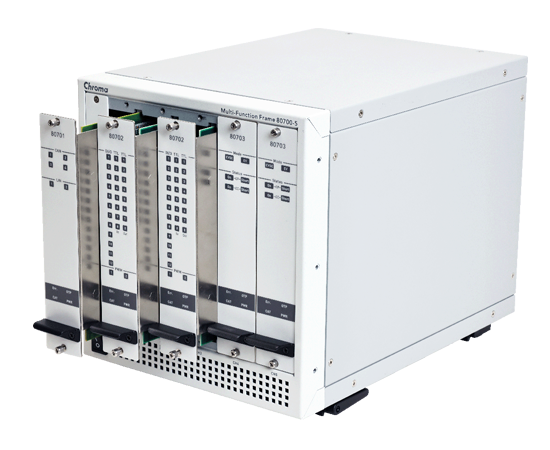

CCS & NACS & GBT & ChaoJI 电动车通讯仿真器(80713 & 80701)

• 仿真车端充电线路：仿真充电流程、漏电流测试、接地异常测试、CP / CC信号异常测试、模拟异常阻值测试…等。

• PLC通讯模拟，可支持ISO15118 -4/ -5/ -20、DIN70122

• CAN通讯模拟，可支持GB/T 27930

• 可提供通讯协议的传送与接收资料时间纪录

• 可仿真多台EV充电的测试情境

• 触发信号通道：StateB、StateC、StateD、Sync1、GND_Sync

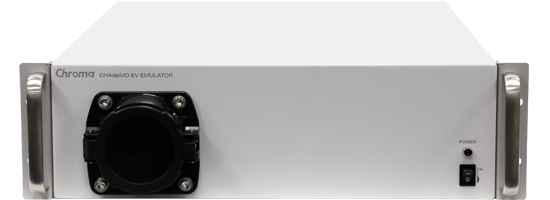

直流CHAdeMO电动车仿真器

• EV仿真可支持CHAdeMO 0.9/1.0/1.2/2.0/3.0测试法规

• 可选配V2H测试项目

• 提供监看模拟器与充电桩之间CAN报文资料

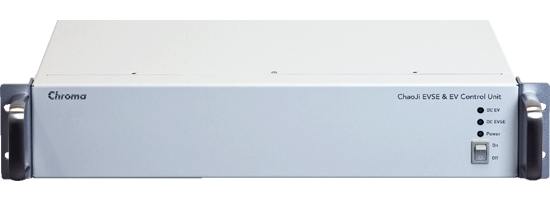

GB/T直流充电桩及电动车仿真器(二合一)

• 透过切换可应用于充电桩功能测试或EV充电兼容性测试

• 可仿真充电控制导引信号，并搭配80701 CAN通讯接口可支持GB/T 2015+及ChaoJi测项

• 支持ChaoJi V2X的控制导引电路

移动式充电桩测试解决方案

Chroma提供客制化的移动式测试解决方案，将测试系统及车辆经过改装整合，满足已建置在各地的充电桩维修及日常巡检的需求。特别适合供应商、车厂及稽核单位使用，以调研、维护产品出货后质量。

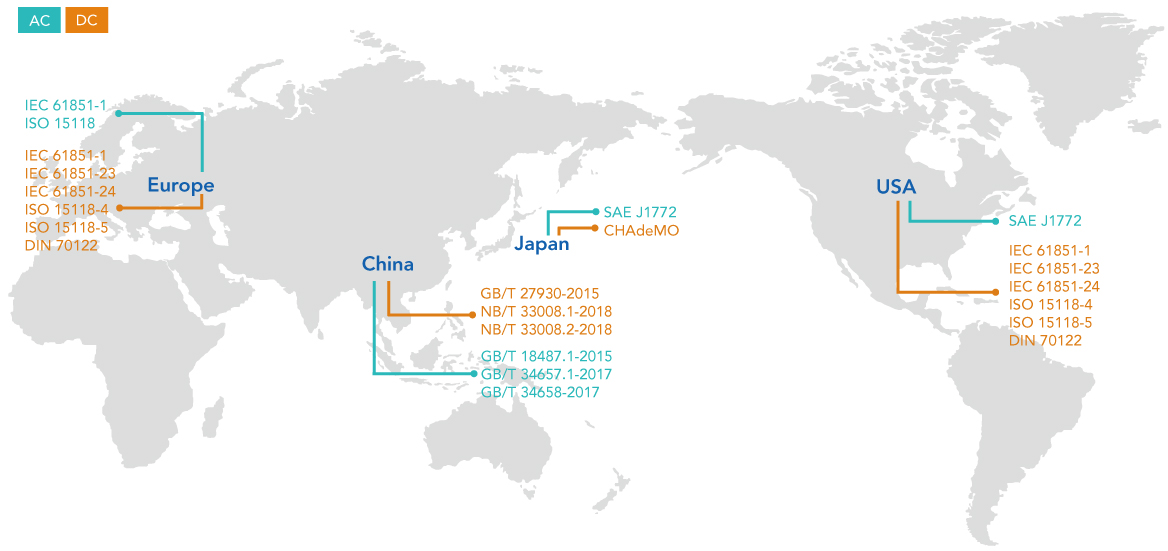

支持全球相关标准测试项目

Chroma提供用户国际化的测试系统，利用Chroma 8000 ATS，实现全球各大标准测试，包含：SAE、CNS、NB/T、GB/T、IEC、ISO、DIN、CHAdeMO、NACS、ChaoJi、MCS等，协助用户将产品推向国际舞台。
