主要特点：

五合一安规扫描分析仪

耐压测试(Hi-pot)

   - 5kVac / 6kVdc

   - HSCC 高速接触检查

电阻测试(IR)

•    - 5kV

绕线元件脉冲测试 (IWT)

•    -脉冲测试高取样率(200MHz)

直流电阻测试

•    - 10通道四线直流电阻测试

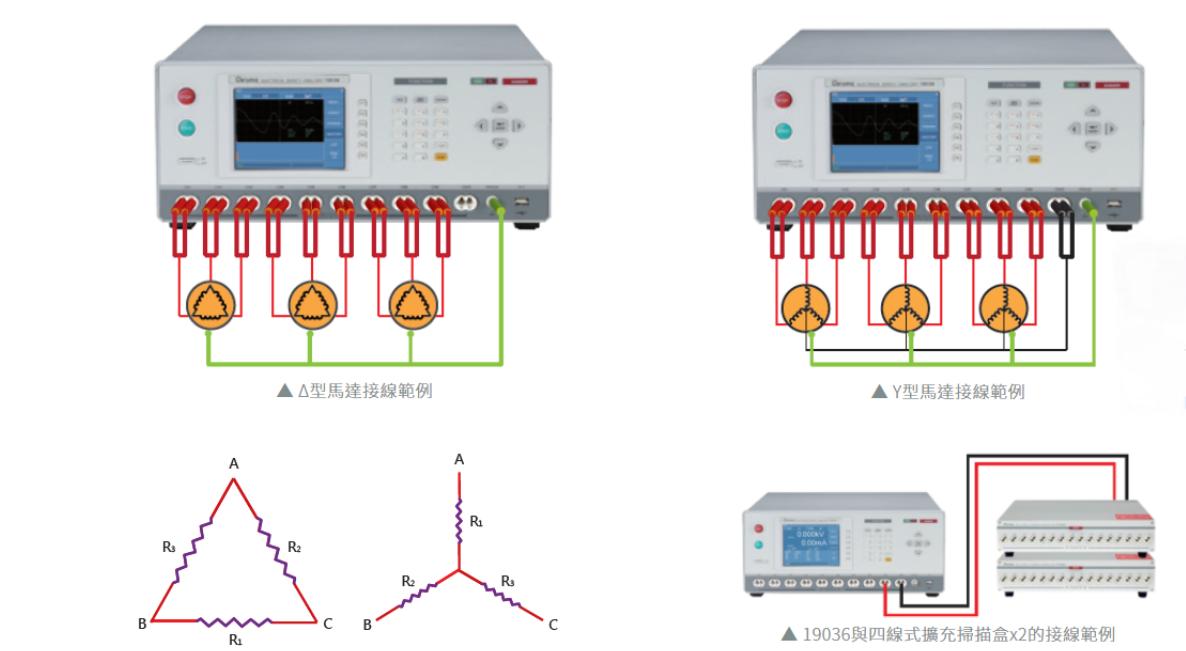

•    -Δ型/Y型马达绕线电阻计算

支援大40通道扫描测试

繁中 / 简中 / 英文操作介面

USB波形储存& 画面撷取功能

图形化彩色显示

标准LAN, USB, RS232介面

GFI人体保护电路

型号              规格

19036           绕线组件电气安规扫描分析仪
A190359      16信道高压扫描治具

A190360     19036 19吋机框耳架
A190362     16通道四线式高压扫描治具
A190363     双十字高压香蕉头+测试夹
A190364     双十字高压香蕉头+截平(1.5m)
A190365     双十字高压香蕉头+截平(3m)

产品简介：

        Chroma 19036为业界结合脉冲测试，耐压、电阻与直流电阻量测于单机的绕线元件电气安规扫描分析仪，拥有5kVac/6kVdc高压输出、5kV电阻、6kV层间短路脉冲电压与四线式直流电阻量测。符合绕线元件测试需求且提供多通道扫描测试，单机10通道输出可达成一次多颗扫描测试，节省测试时间及人力成本。

       绕线元件的测试项目包含AC/DC耐压测试、IR电阻测试、绕线元件脉冲测试(IWT)及直流电阻(DCR)。将以上各项测试整合于19036绕线元件电气安规扫描分析仪，可针对马达、变压器、电热丝、电磁阀等相关绕线产品进行安规测试，让绕线元件生产厂商及使用者在品质验证时，不但拥有可靠的测试品质，能更有效率为产品品质把关。

        线圈自体不良通常是造成线圈于使用环境中发生层间短路、跨线短路、出脚短路之根源。其形成原因可能初始设计不良、加工制程不良，或材料之劣化等所引起，故在电气安规测试制程中加入线圈层间短路测试，即可多组绕组一次扫描测试完成，进一步的提升绕线元件品质。

      19036结合层间短路测试功能，具备6kV脉冲电压，拥有波形面积比较、波形差面积比较、波形颤动侦测(Flutter)及波形二阶微分侦测(Laplacian)等判定，提供线圈自体不良以及电感量确认之有效的检测方法。

      19036设计四线直流电阻量测接口，包含Drive 与 Sense并符合耐压规格，可提供10通道的四线直流电阻量测与温度补偿功能。另可同时搭配16通道扫描盒可达到40通道扫描测试 。

      19036提供高速接触检查(HSCC)功能，利用直接绕线电阻检查快速扫描确认多个绕组连接是否正常，解决绕线元件接触不良而导致测试失败的问题。

      马达测试标准如UL 1004-1，需求高功率的安规综合测试仪。Chroma 19036其具有输出及量测AC100mA/DC 20mA的能力。对于漏电流较大或大型设备电气安规测试的使用者，高功率的耐压测试与其他安规测试整合于一台综合测试仪，将为产线及品保验证带来的效益，500VA的设计也符合IEC/UL对输出功率的要求。
