主要特点：

• 次测项功能 (SUB-STEP Function)

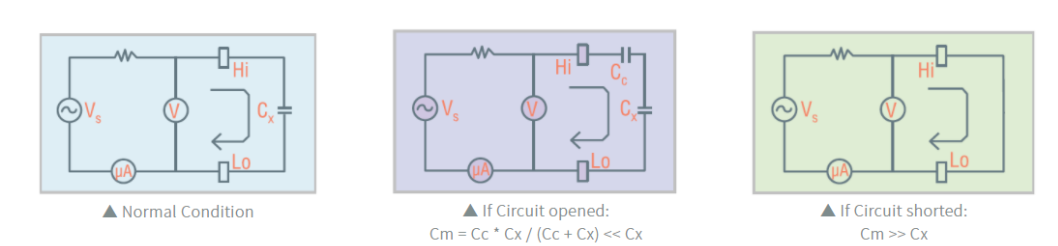

• 开/短路侦测功能 (OSC)

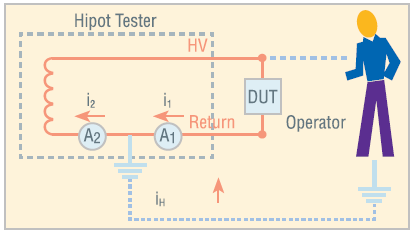

• 人体保护功能 (GFI)

• 可程序输出电压 AC 5kV & DC 6kV

• 阻抗测试 0.1MΩ~50GΩ (5kV)

• 直流电阻量测 10mΩ~100kΩ

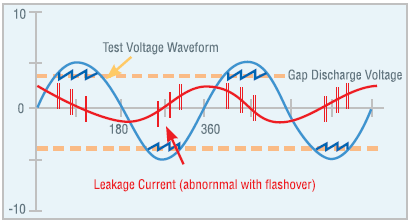

• 电气闪络侦测功能 (Flashover)

• 可程序电压输出及测试限制值

• 标准 RS232 接口

• 可选购 GPIB&HANDLER 界面

• 8 信道扫描输出

型号                                 规格

19035                             绕线组件安规扫描测试器

19035                             绕线组件安规扫描测试器

19035                             绕线组件安规扫描测试器

19035                             绕线组件安规扫描测试器

19035-S                            绕线组件安规扫描测试器

A190345                           高压测试线 (为连接绕线组件脉冲测试器)

A190346                           RS232 连接线 (为连接绕线组件脉冲测试器)

A190347                           GPIB & Handler 介面卡

A190348                            RS232 介面卡

A190351                            8CH-16CH扫描装置

A190354                             A190352双切治具

A190358                            讯号显示盒

A190359                            16信道高压扫扫描治具

A190702                             40kV 高压探棒

产品简介：

        绕线元件的质量验证测试项目包含了AC/DC耐压测试、IR电阻测试、以及绕线组件脉冲测试。Chroma 将以上各项测试连接整合至 19035绕线元件安规测试仪，针对马达、变压器、加热器等相关绕线产品进行安规测试，让绕线组件厂商在质量验证测试时，不但拥有可靠的质量，能更有效率的为产品质量把关。

         Chroma 19035绕线元件安规测试仪拥有 AC 5kV / DC 6kV 高压输出，符合绕线组件之耐压测试需求，输出电流可达30mA。IR电阻测试可量测范围为 0.1MΩ到50GΩ，电压输出可达5kV，了解绕线组件之电阻是否符合标准。DCR直流电阻测试除了量测绕线组件之基本规格，也可做为安规耐压测试之前连接(接触)检查。

        Chroma 19035系列同样包含Flashover、OSC等强大附加功能，以及可程序电压值、时间参数等，针对不同的待测物特性，防止不良品轻易通过质量验证，提升测试本身的信赖度及产品质量。

产品应用

      Chroma 19035系列为针对马达、变压器、加热器等相关绕线组件测试需求，所设计的综合安规测试器。大多数绕线组件具有多组绕组，如三相马达、双绕组变压器等，且绕线组件须针对高压绕组使用绕线组件脉冲测试器，检测绕组之自体不良。

      19035系列设计可直接链接DWX系列脉冲测试器，并利用19035八信道扫描，无需切换测试点，达成多点一次测试完成，节省测试时间。

         19035系列并提供OSC及DCR功能，检验测试过程中是否接触不良或有待测物短路的现象，解决马达、变压器等绕线组件测试时所发生的接触问题，提升测试质量及延长测试设备的寿命。
