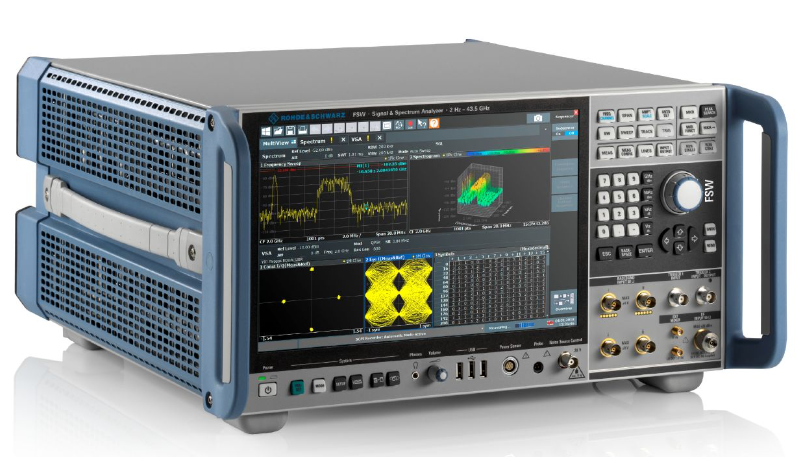

FSW 高性能信号与频谱分析仪具备一流的相位噪声性能，能够提供可靠的测量结果，非常适合从复杂的通信系统到射频器件的广泛应用。
主要特点
市面上具备优越的相位噪声和灵敏度的产品
8.3 GHz 内部分析带宽
800 MHz 实时分析带宽
SCPI 记录器简化代码生成
高动态范围实现出色的 EVM 性能
产品介绍：
FSW 高性能信号与频谱分析仪具备一流的相位噪声性能，能够提供可靠的测量结果，非常适合从复杂的通信系统到射频器件的广泛应用。 无论是开发高性能雷达还是表征宽带器件，FSW 都能提供优越的内部分析带宽和准确度，树立了信号分析的标杆。
产品特性和优点

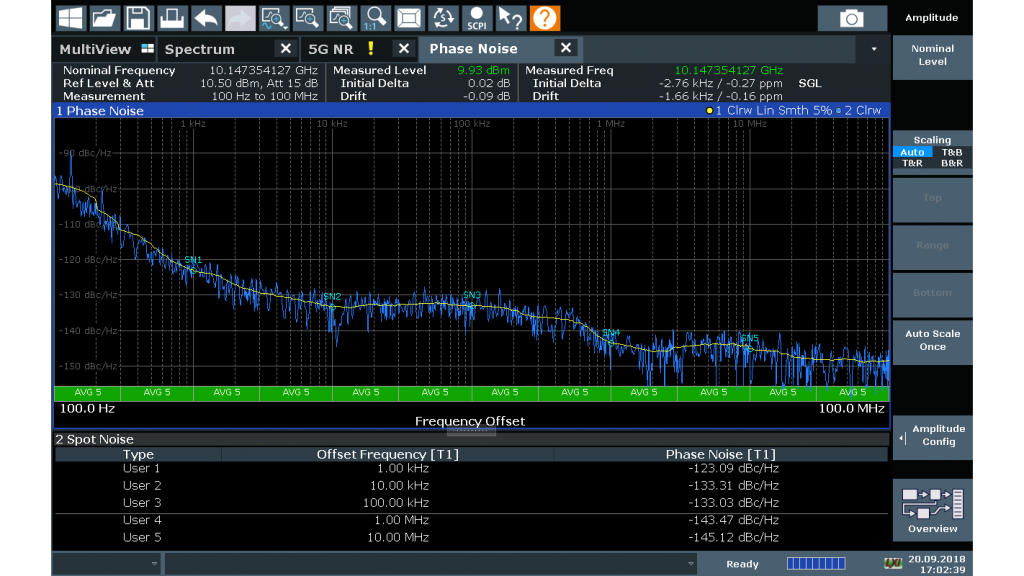

1.杰出的射频性能
满足严格要求的射频性能
FSW重新定义了顶级信号与频谱分析仪，在邻道泄漏比（ACLR)和谐波测量中提供卓越的射频相位噪声、显示平均噪声电平、互调抑制和动态范围。
2.高级用户界面
确保便捷操作
12.1"高分辨率多点触控显示屏支持手势操作，采用扁平化Windows 10设计
在不同窗口中同时显示多种测量，轻松说明结果
嵌入式SCPl记录器可简化自动化远程控制测量的代码生成

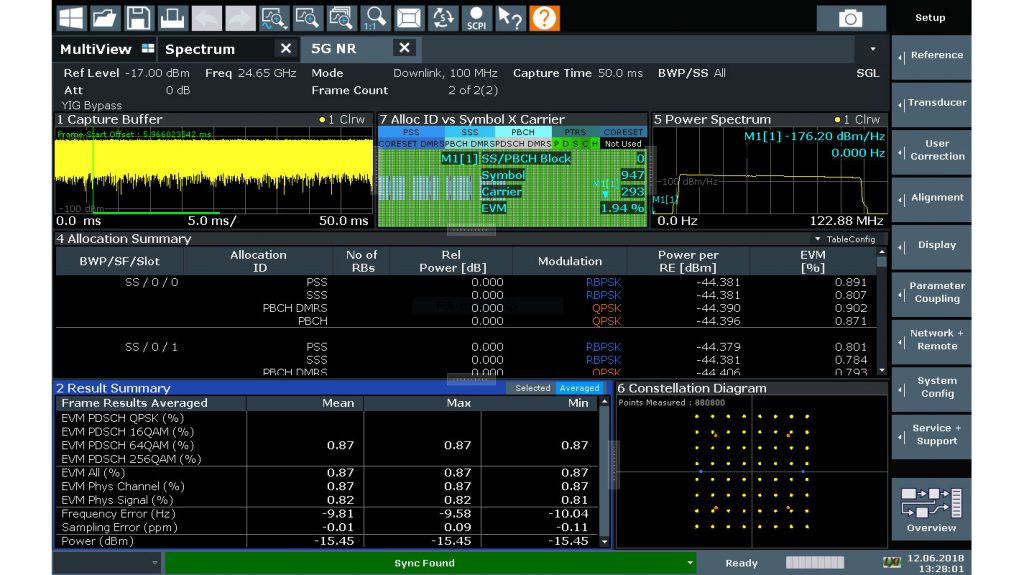

3.时刻掌握5G开发的最新动态
深度5G物理层信号分析
FSW的内部分析带宽高达8.3GHz并且可扩展，能够捕获下行链路信号的完整带宽，还可以评估整体系统。
R&SFSW-K144和R&SFSW-K145选件涵盖3GPP5G NR下行链路和上行链路带内测量。可分析每个信号子帧并提供广泛的测量结果，包括不同通道和信号的EVM、频率和功率。

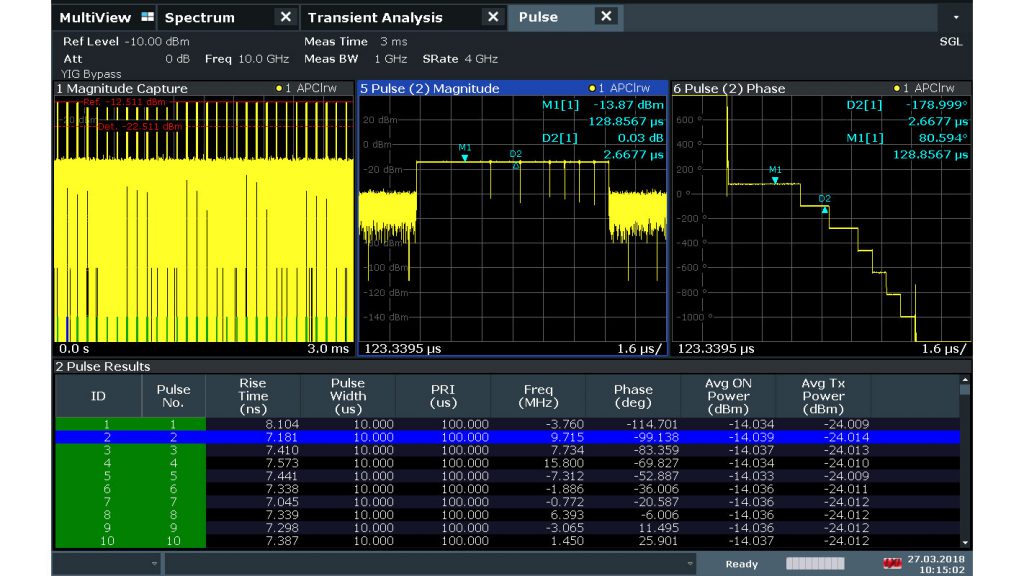

4.广泛的雷达分析功能
快速全面的雷达信号分析
FSW具备高达8.3GHz的分析带宽，并提供用于雷达测试的重要分析功能。
R&SFSW-K6脉冲测量应用可一键测量所有相关脉冲参数
R&SFSW-K6S时间旁瓣测量选件可测量脉冲压缩参数
R&S®FSW-K60/K60H 选件可分析跳频信号

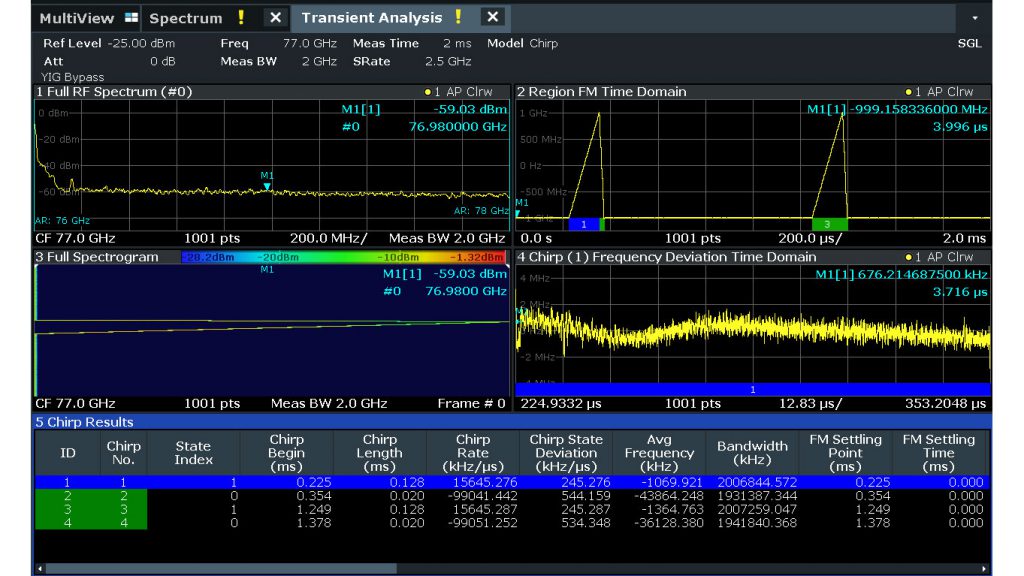

5.汽车电子雷达信号分析
E频段免影像宽带信号分析
R&S®FSW85信号与频谱分析仪具备YIG预选器，适用频率范围为8 GHz至85GHz，可支持免影像频谱分析。它具备高达8.3GHz的分析带宽，配备R&S®FSW-K60/-K60C瞬态分析/线性调频测量选件，可对汽车电子雷达等应用中高达5GHz的宽调频连续波信号进行特性分析。

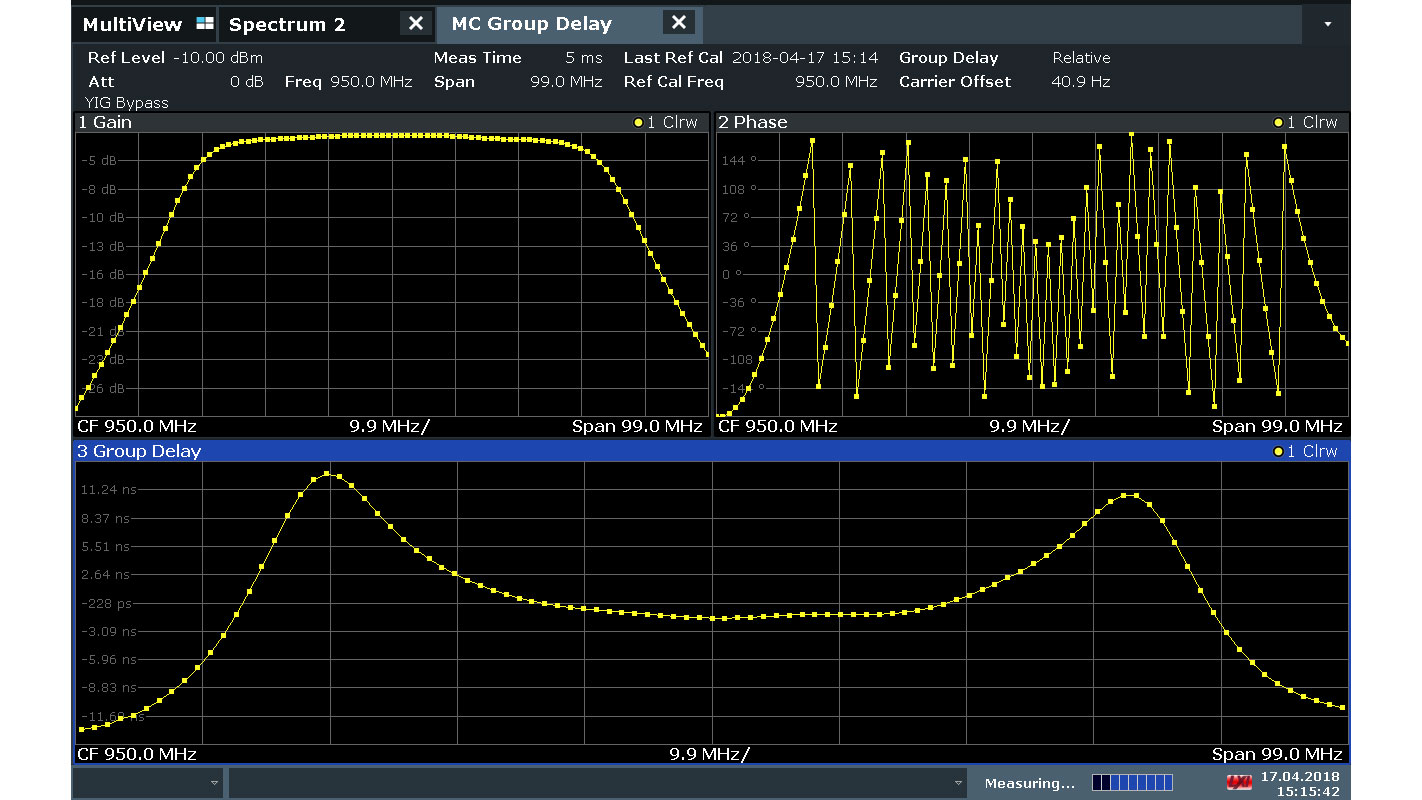

6.非常适用于卫星射频测试
用于设计、开发和测试卫星有效载荷、有效载荷子系统以及组件的高性能测量解决方案
FSW提供专用测量应用以用于关键测量任务，例如群延时、线性度、增益转移和噪声功率比（NPR）等。它还可解调符合DVB-S2X和OneWeb等不同标准的卫星射频信号。FSW的分析带宽高达8.3GHz并且可扩展，满足对信号带宽的更高需求。

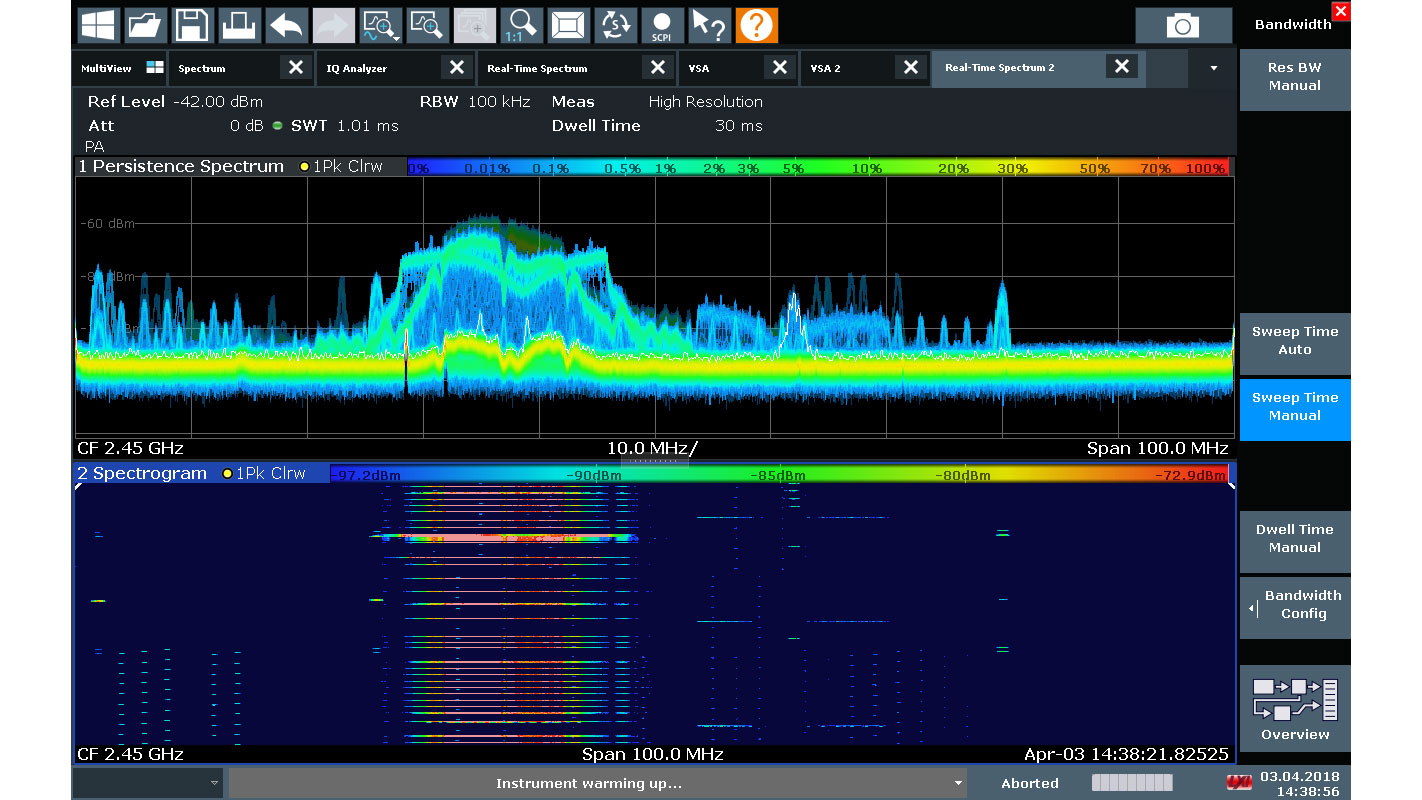

7.实时频谱分析
使用实时频谱分析选件捕获所有信息
用户可以使用FSW实时选件在高达800 MHz的带宽中可靠检测纳秒级极短偶发干扰信号，即使接近强力载波时也同样如此。实时频谱分析有助于用户分析现有跳频算法并创建替代算法，以防止相同频段内符合不同标准的信号之间发生冲突。

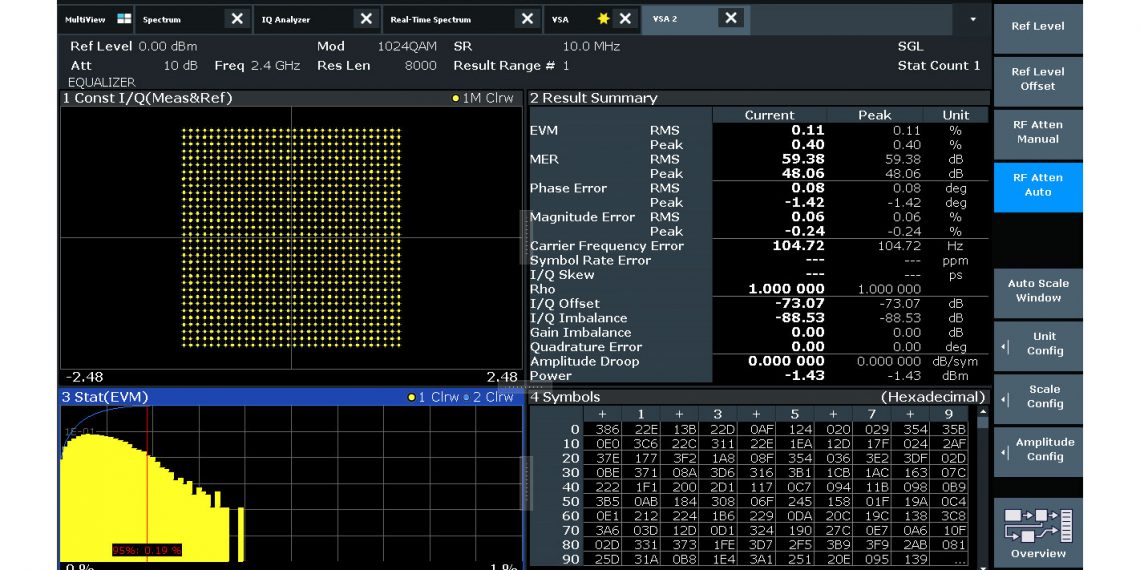

8.功能强大的矢量信号分析应用
数字信号分析
R&SFSW-K70矢量信号分析选件可帮助用户灵活分析精确到比特级的数字调制单载波。尽管分析工具数目繁多，但结构清晰的操作理念可以很好地简化测量。R&SFSW-K7OM可以分析采用两种不同调制方案的信号，例如DVB-S2X信号。R&SFSW-K7OP扩展选件可以测量PRBS数据（包括PRBS23）的原始误码率（BER）。
| 频率 | ||
| 频率范围 | R&S®FSW8 | 2 Hz to 8 GHz |
| R&S®FSW13 | 2 Hz to 13.6 GHz | |
| R&S®FSW26 | 2 Hz to 26.5 GHz | |
| R&S®FSW43 | 2 Hz to 43.5 GHz | |
| R&S®FSW50 | 2 Hz to 50 GHz | |
| R&S®FSW67 | 2 Hz to 67 GHz | |
| R&S®FSW85 | 2 Hz to 85 GHz up to 90 GHz with R&S®FSW-B90G option, YIG preselector = off | |
| Aging of frequency reference | 1 × 10–7/year | |
| with R&S®FSW-B4 option | 3 × 10–8/year | |
| 带宽 | ||
| 分辨率带宽 | standard filter | 1 Hz to 10 MHz, 80 MHz (with R&S®FSW-B8 option) |
| RRC filter | 18 kHz (NADC), 24.3 kHz (TETRA), 3.84 MHz (3GPP) | |
| channel filter | 100 Hz to 5 MHz | |
| video filter | 1 Hz to 10 MHz | |
| I/Q 解调带宽 | 10 MHz | |
| with R&S®FSW-B28 option | 28 MHz | |
| with R&S®FSW-B40 option | 40 MHz | |
| with R&S®FSW-B80 option | 80 MHz | |
| with R&S®FSW-B160 option | 160 MHz | |
| with R&S®FSW-B320 option | 320 MHz | |
| with R&S®FSW-B512 option | 512 MHz | |
| with R&S®FSW-B1200 option | 1.2 GHz1) | |
| with R&S®FSW-B2001 option | 2 GHz1) | |
| with R&S®FSW-B4001 option | 4.4 GHz2) | |
| with R&S®FSW-B6001 option | 6.4 GHz3) | |
| with R&S®FSW-B8001 option | 8.3 GHz3) | |
| with R&S®FSW-B2000 option | 2 GHz4) | |
| with R&S®FSW-B5000 option | 5 GHz5) | |
| 相位噪声 | ||
| 10 kHz offset from carrier | 500 MHz carrier | –141 dBc (1 Hz) (typ.) |
| 1 GHz carrier | –140 dBc (1 Hz) (typ.) | |
| 10 GHz carrier | –133 dBc (1 Hz) (typ.) | |
| 显示的平均噪声电平 (DANL) | ||
| 2 GHz | –156 dBm (1 Hz) (typ.) | |
| with R&S®FSW-B13 option | –159 dBm (1 Hz) (typ.) | |
| DANL with preamplifier (R&S®FSW-B24 option) | 2 GHz | –169 dBm (1 Hz) (typ.) |
| 互调 | ||
| Third-order intercept (TOI) | f < 1 GHz | +30 dBm (typ.) |
| f < 3 GHz | +25 dBm (typ.) | |
| 19 GHz to 26.5 GHz | +23 dBm (typ.) | |
| 总测量不确定度 | 8 GHz | < 0.37 dB |
