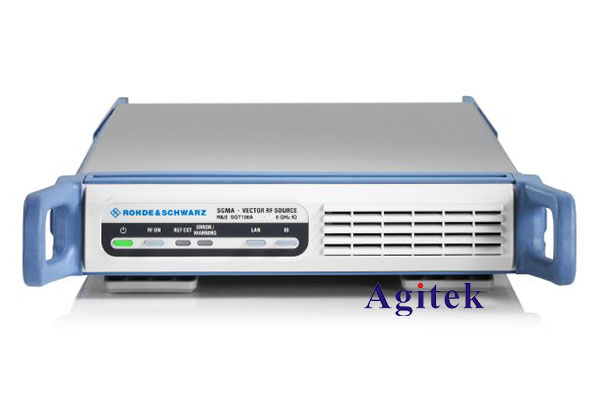

R&S®SGT100A 是集成有基带发生器的射频矢量信号发生器。它已被优化用于生产和自动化应用。

设计作为快速和紧凑的、节省空间的解决方案，它提供高速度以确保提高生产率和适合任何测试系统。

R&S®SGT100A是款高达6GHz，集成基带发生器，高1.5HU、宽19英寸的矢量信号发生器。已经针对最快的频率和电平切换时间优化了射频架构。在基带，多段波形模式帮助用户从一个测试信号快速切换到下一个。

虽然尺寸紧凑，R&S®SGT100A有杰出的射频特性（例如，信号质量和电平精度），这是那些个头更大的仪器才有的特性。最大输出电平、电平可重复性和杰出的EVM性能是生产环境下的关键特性。R&S®SGT100A配有LAN、USB和PCIe接口，在自动化应用中能够远程控制测试设备。

为生产应用优化
•集成有基带发生器的最小型单独矢量信号发生器
其节省空间的设计使R&S®SGT100A适合在任何测试系统中使用。紧凑的R&S®SGT100A是一款高性能的矢量信号发生器，它的频率范围高达6 GHz，集成有高性能基带发生器。它能够生成I/Q调制带宽高达160 MHz（射频）的数字射频信号，支持所有通用数字标准。
高达1 Gsample的大存储深度允许长信号序列，也能保存许多不同类型信号，从而尽量减少了切换时间。多段波形模式使它可以在几个微秒内，在多达上百种不同信号间切换。如果需要其他额外的测试信号，标准固态硬盘（SSD）加速重新加载。

•快速频率和电平切换提高生产率
对于自动化测试，切换频率和电平需要的时间是关键特性，当使用频率和电平校准或表征如放大器等被测设备时尤其如此。除了LAN和USB外，R&S®SGT100A配有PCIe接口，能够实现最快的远程控制。
通过PCIe接口的电平设置时间直方图，使用集成基带发生器的I/Q调制，设置特性：自动

•高输出电平，以补偿测试系统中的损耗
虽然个头不大，R&S®SGT100A能够提供+22dBm（典型）的最大输出电平。在测试系统中为了补偿连接电缆和信号路径引起的损耗，这个高电平非常重要。
采用连续波模式的最大可用电平，设置特性：自动

•低功耗减少了热耗散，简化了系统内的散热管理
较低的65瓦功耗降低了运营成本，减少了热耗散。低热耗散简化了测试系统的散热管理，允许高密度安装发生器。
