主要特点：

• 带 4 个内部信号源，频率高达 67 GHz，可以快速地对放大器和混频器进行测量

• 具有 4 个相位相干信号发生器功能（频率可高达 67 GHz）

• 中频带宽可高达 30 MHz，可以实现放大器和混频器的脉冲测量功能

• 可以对带或不带本振接入的混频器的变频损耗进行相位和群延时测量

• 可以对放大器和混频器进行谐波、压缩、互调和 Hot S22测量

• 实现了无噪声源噪声系数定义的新方法

• 实现了脉内扫频测量、脉冲平均扫频测量和脉冲包络测量

• 2 个内部脉冲发生器

• 通过 R&S®ZVAX24，实现了内部脉冲调制器和组合器

• 嵌入/去嵌入功能通过虚拟网络实现阻抗匹配

• 支持真差分测量，可以表现出平衡设备的非线性效应

• 多功能校准技术：TOSM、TRL/LRL、TOM、TRM、TNA、UOSM 和 AutoCal

•


出色的性能：

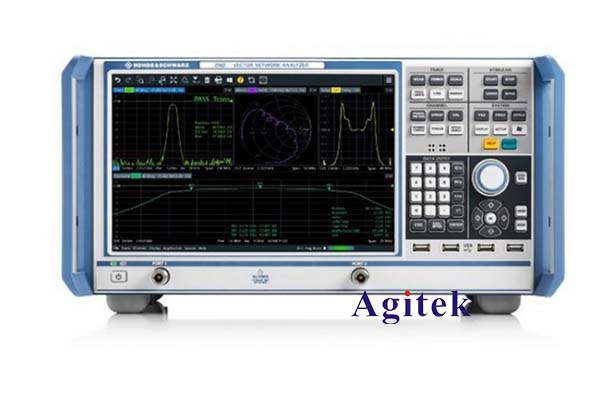

R&S®ZVA 已经成为解决绝大多数极具挑战性应用的里程碑式产品：

第一台频率可高达 67 GHz，并且含两路内部源的矢量网络分析仪，可以快速地对放大器和混频器进行测量

线性和非线性放大器和混频器测量：

对混频器变频损耗的矢量误差校正幅度和相位进行测量

对带内置本振的群延时和相对相位进行测量

对混频器的变频损耗和互调进行测量

对放大器进行互调和 Hot S 参数进行测量

脉冲测量：

• 第一台中频带宽高达 30 MHz 的矢量网络分析仪，用于对工作频率高达 67 GHz的放大器和混频器进行脉冲测量（详细内容请参见“应用”和“选件”）

• 对脉宽小于 50 ns 的脉冲信号进行分辨率高达 12.5 ns 的脉冲包络测量

• 频率和功率扫描式的脉内测量

• 第一台工作频率高达 50 GHz 、可以产生相位相干信号的矢量网络分析仪

• 采用真差分模拟，可以快速、简便地测试平衡待测设备

• 输入到DUT 参考面上的信号的幅值和相位关系支持用户自定义

•


校准：

• 多功能校准技术：TOSM、TRL/LRL、TOM、TRM、TNA 和 UOSM

• 方便、快捷的矢量混频器校准功能和带有“未知通路”校准 UOSM的“适配器去除功能”

最优化的测试和配置时间，提高了测试速度

大中频带宽和宽动态范围，使测量更快、更加精确
R&S®ZVA 创立了测量速度的新标杆：它将高达 1 MHz的中频带宽（可选 5/10 MHz）和高速合成器结合在一起，缩短了测量时间，从而提高了手动调整和自动化生产过程的效率。 在CW 模式下，每个测试点的测量时间不到 3.5μs；频率扫描模式下200 多个测试点不到 5ms 即可完成。
