R&S®NGL200 电源具备高精度和快速负载恢复时间，非常适用于严苛应用。借助双象限架构，电源可以用作源极和漏极以模拟电池和负载。借助快速恢复功能，电源能够应对快速负载变化，例如移动通信设备从睡眠模式切换为发射模式时。

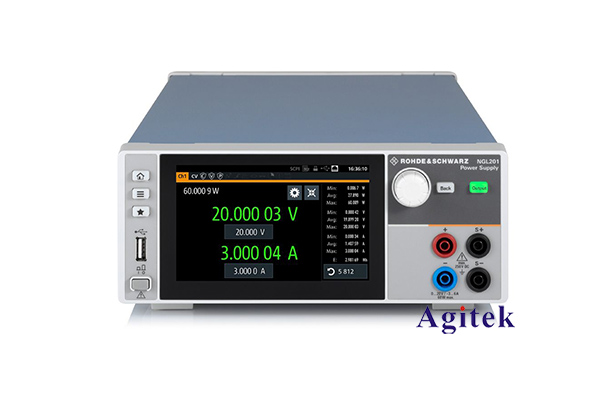

单通道R&S®NGL201 和双道 R&S®NGL202 电源每个信道可提供高达 60 W 的输出功率。输出信道采用浮充方式（Floating）、电位隔离以及过载和短路保护。

即使在严苛的负载变化情况下，R&S®NGL200 电源也能实现不足 30 μs 的快速恢复时间和小过冲，非常适用于给 IoT设备和其他使用电池

的设备供电。

测量电压、电流和功率时， R&S®NGL200 分辨率可达 6 ½ 位，非常适用于在待机模式下具有低功耗、在满载运行时具有高电流的设备的特性测量。在很多情况下，无需使用数字万用表。

输出级采用线性双象限设计，因此 R&S®NGL200 电源系列能够用作源极和漏极，且具有小残余纹波和噪声，非常适用于开发功率放大器和 MMIC。

特点：

• 采用多种技术应对挑战

• 快速负载调节

• 最小残余波纹和低噪声

• 读数分辨率高达 6½ 位

• 信道采用电位隔离和浮充方式

• 输出级采用继电器隔离

• 双象限：用作源极和漏极

• 恒定电压、恒定电流和恒定电阻模式

• 可变内部阻抗

• 仪器和被测设备保护功能

• 安全限值以保护被测设备

• 操作简单

• 高分辨率触摸屏

• 操作模式采用颜色编码

• QuickArb 功能

• EasyRamp 功能

• 保存和调用仪器设置

•


• 非常适用于实验室和测试系统

• 专为在实验室和系统机架中使用而量身定制

• 感应功能用于引线电阻补偿

• 前/后面板连接器

• 全面的远程功能

• 快速总线和工作台操作

• 高级仪器设计：体积小巧，静音运行




电气参数
输出通道数	1/2
总输出功率	最大 60 W/120 W
每个通道的最大输出功率	60 W
每个通道的输出电压	0 V 至 20 V
每个通道的最大输出电流	≤ 6 V：6 A > 6 V：3 A
电压纹波与噪声（20 Hz 至 20 MHz）	< 500 µV (RMS) < 2 mV（峰间）（测量值）
电流纹波与噪声（20 Hz 至 20 MHz）	< 1 mA (RMS)（测量值）
负载恢复时间（在设置电压的 ±20 mV 范围内，负载变化 10% 至 90%）	< 30 µs
电压编程分辨率	1 mV
电流编程分辨率	0.1 mA
输出测量
电压回读分辨率	10 µV
电流回读分辨率	10 µA
电压回读精度 ±（输出的 % + 偏移量）	< 0.02% + 2 mV
电流回读精度 ±（输出的 % + 偏移量）	< 0.05% + 250 µA
特殊功能
测量功能	电压、电流、功率、能量
保护功能	OVP、OCP、OPP、OTP
FuseLink 功能	●
开机时保险丝延迟	●
感应补偿功能	●
吸收模式	●
顺序输出	●
触发输入/输出	●
任意函数	● (QuickArb)
模拟/调制接口	-
数据记录	●（标配）
显示屏和接口
显示屏	TFT 5" 800 像素 x 480 像素 WVGA 触摸屏
后面板连接	采用每通道 4 线连接器插头块
远程控制接口：标配	USB、LAN
远程控制接口：可选	WLAN、IEEE-488 (GPIB)
通用数据
尺寸（宽 × 高 × 深）	222 mm × 97 mm × 436 mm
重量	7.1 kg/7.3 kg
机架安装	R&S®HZN96 选件
