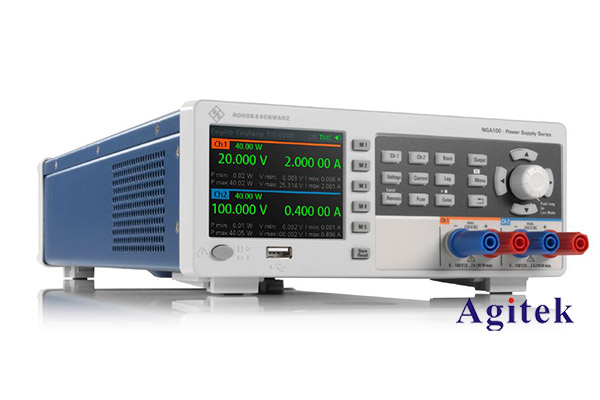

R&S罗德与施瓦茨直流电源NGA100系列概述

R&S®NGA100线性电源体型小巧，使用非常简便。所有型号都具备出色的回读准确性和低电流范围，适用于要求严苛的测量任务。

仪器具备数据记录、任意波形、内置统计和远程感应等多种功能，非常适用于各种台式应用。R&S®NGA100电源还配备USB和以太网

等各种各样的远程接口，也非常适用于自动测试。通道融合功能扩展了电压和电流范围。R&S®NGA142在串联模式下电压*高可达

200  V，R&S®NGA102在并联模式下电流最高可达12 A。保护功能可保障连接设备和电源的安全。

德国R&S罗德与施瓦茨直流电源NGA100系列特点

独立通道（R&S®NGA102 和 R&S®NGA142）

两个通道的电路彼此完全隔离，且不连接机壳地，因此便于组合通道以用于可能需要+12 V/–12 V的双极电路。两个通道的电压、电流和功率均相同。两个通道用作独立电源，可以单独或同步运行。

线性设计

电子电路通常非常复杂，并且对电源线干扰非常敏感。输出级采用线性设计，因此R&S®NGA100电源具有最小残余纹波和噪声。开发敏感组件时，需要提供极为稳定的输出电压和电流。

EasyRamp

为了控制浪涌电流，部分测试装置需要确保电压持续上升而不是急速增加。EasyRamp功能可在10毫秒到10秒时间内持续增加输出电压。

EasyArb

测试序列中的电压和电流必须不断变化，以激励不同的设备状态。可以通过用户界面或外部界面手动设计任意波形序列。

数据记录

分析电源行为或优化功耗时，记录数据是进行长期监测、检查测试装置和重复测试条件的关键。R&S®NGA100电源能够以10sample/s的采样率同时记录一段时间内所有输出通道的电压和电流测量。带有时间戳的数据可轻松导出为.csv文件以进行报告和文档记录。按下Log（记录）开始采集数据，再次按下Log（记录）则停止采集。

低电流测量范围

物联网（IoT）设备具有多种睡眠模式，在这些模式下设备的电流消耗极低。为了准确测定这些操作状态，R&S®NGA100 电源提供低电流测量范围。测量低于200 mA的电流时，分辨率为1 µA，准确性可达±（0.15% + 25 µA）。

保护功能

输出达到设定限值后会自动关闭，并显示一则消息（FUSE、OVP或OPP）。对于双通道设备（R&S®NGA102和R&S®NGA142），过电流保护可以链接到另一个通道（FuseLink功能）。如果某通道超过最大电流，则该通道和链接的通道将关闭。电子保险丝还可以设置延迟时间，以防止因短路电流尖峰而关闭输出通道。R&S®NGA100电源还配有内部过热保护，如果即将出现过热危险，则会关闭受影响的输出通道。

德国R&S罗德与施瓦茨直流电源NGA100系列规格
